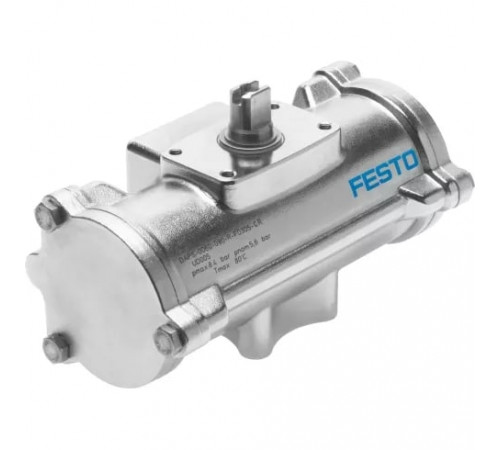

Неполноповоротный привод Festo DAPS-0060-090-R-F0305-CR

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  1800 г
• Высота
  92,4 мм
• Глубина присоединения вала
  12,1 мм
• Длина
  158,4 мм
• Присоединение вала
  V11
• Размер ISO-фланца
  F03; F05
• Тип конструкции
  Yoke - кинематика
• Тип резьбы
  G
• Ширина
  80,3 мм

Основные характеристики

• Артикул
  552871
• Группа
  Неполноповоротные
• Наименование
  Неполноповоротный привод
• Производитель
  Festo
• Серия товара
  DAPS
• Тип оборудования
  Приводы

Особенности материалов

• Марка материала вала
  1.4301
• Марка материала корпуса
  1.4408
• Материал вала
  Легированная сталь, нержавеющая
• Материал винтов
  Легированная сталь, нержавеющая
• Материал корпуса
  Нержавеющая легированная сталь
• Материал крышки
  Легированная сталь
• Материал уплотнения
  FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук); PUR (Полиуретан)

Стандарты

• Подключение распределителя по стандарту
  VDI/VDE 3845 (NAMUR)
• Фитинги соответствуют стандарту
  ISO 5211

Технические характеристики

• Демпфирование
  Без демпфирования
• Закрывание
  Закрывается вправо
• Момент при номинальном рабочем давлении с углом поворота 50°
  30 Нм
• Момент при номинальном рабочем давлении с углом поворота 90°
  45 Нм
• Момент при указанном рабочем давлении и угле поворота 0°
  60 Нм
• Номинальное рабочее давление
  5,6 бар
• Определение позиции
  Без
• Присоединение 2
  1/8
• Размер привода
  60
• Расход воздуха при 6 бар за цикл 0°-90°-0°
  1,7 л
• Угол поворота
  90°

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -20°C ≤ Ta ≤ +60°C
• Взрывозащита типа (Газ)
  c TX X
• Взрывозащита типа (Пыль)
  c TX X
• Категория ATEX (Газ)
  II 2G
• Категория ATEX (Пыль)
  II 2D
• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  2,5 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  3 - Высокая стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
• Уровень целостности безопасности (SIL)
  Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
