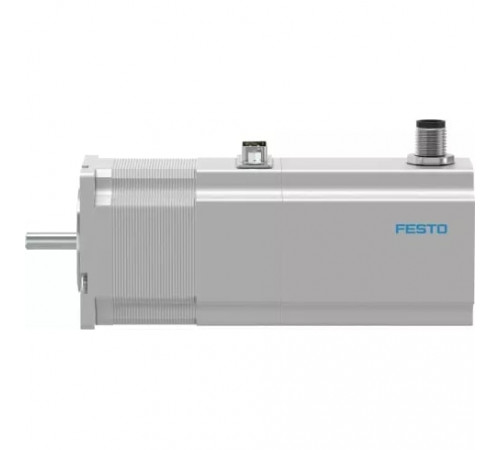

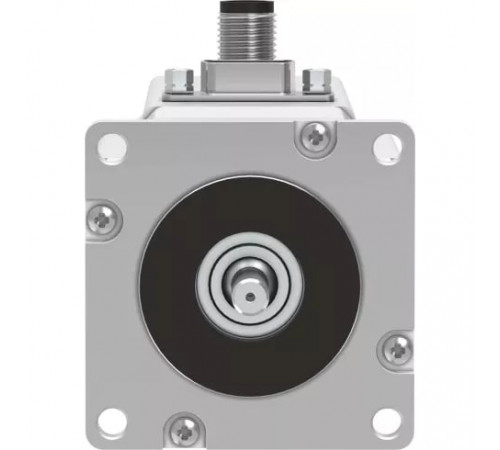

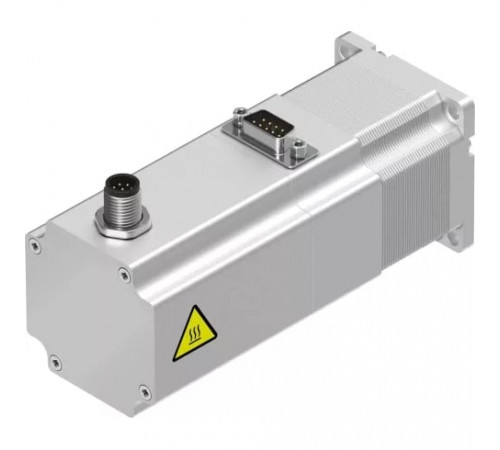

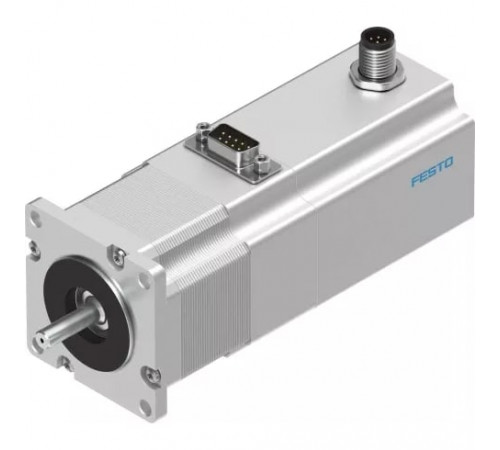

Шаговый двигатель Festo EMMS-ST-57-S-SEB-G2

Массо-габаритные и монтажные характеристики

• Вес
  1150 г
• Высота
  69,4 мм
• Длина
  158,6 мм
• Ширина
  56,4 мм

Основные характеристики

• Артикул
  1370477
• Наименование
  Шаговый двигатель
• Производитель
  Festo
• Серия товара
  EMMS

Стандарты

• Соответствует стандарту
  IEC 60034

Технические характеристики

• Датчик положения ротора
  Инкрементальный энкодер
• Допустимая осевая нагрузка на вал
  10 Н
• Допустимая радиальная нагрузка на вал
  52 Н
• Интерфейс поворотного энкодера
  RS422 TTL AB-канал + нулевой индекс
• Класс защиты изоляции
  B
• Класс расчета параметров по стандарту EN 60034-1
  S1
• Класс температурной стойкости по стандарту EN 60034-1
  B
• Константа напряжения, фаза
  12 мВмин
• Максимальная скорость
  2.720 1/мин
• Массовый момент инерции ротора
  0,29 кг·см²
• Момент инерции тормоза
  0,01 кг/см²
• Номинальный ток мотора
  5 А
• Общий момент инерции массы при подъеме
  0,3 кгсм²
• Погрешность шагового угла
  ±5 %
• Потребляемая мощность, тормоз
  8 Вт
• Принцип измерения поворотного энкодера
  Оптический
• Рабочее напряжение DC для тормоза
  24 В
• Система электрического соединения
  Разъем
• Тормозной удерживающий момент
  0,4 Нм
• Удерживающий момент мотора
  0,8 Нм
• Фаза обмотки индуктивности
  0,5 мГн
• Фаза сопротивления обмотки
  0,15 Ом
• Шаговый угол при полном шаге
  1,8 °

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 85 % (без образования конденсата)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP54
• Номинальное рабочее напряжение DC
  48 В DC
