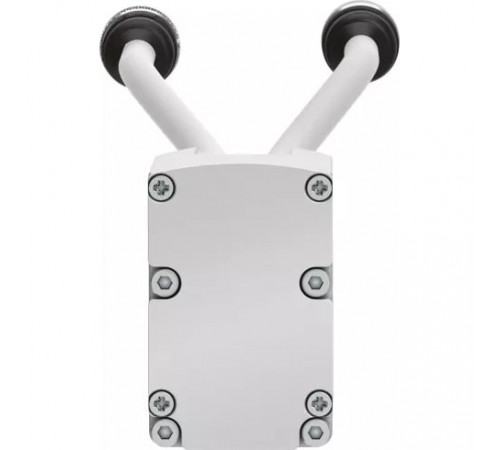

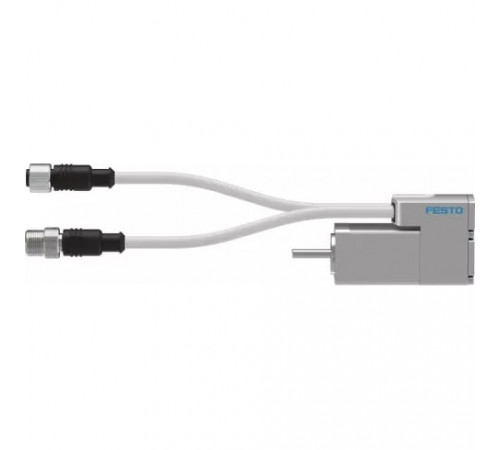

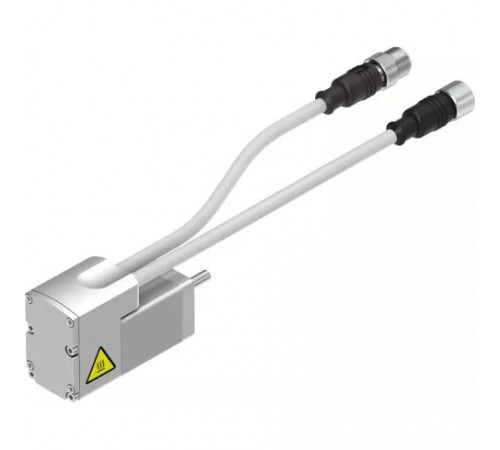

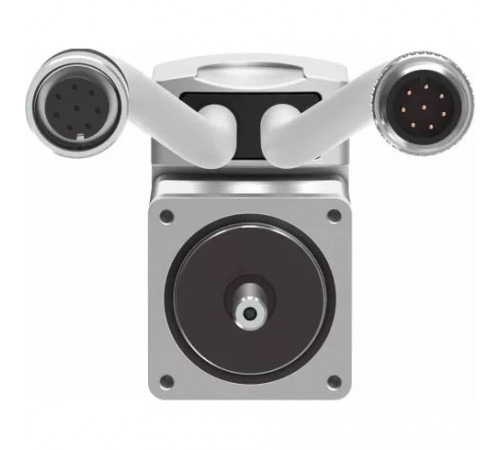

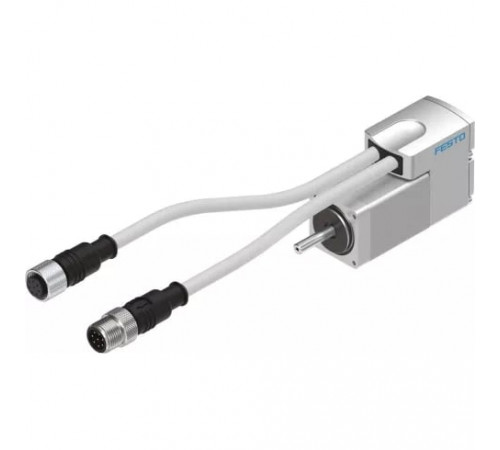

Шаговый двигатель Festo EMMS-ST-28-L-SE

Массо-габаритные и монтажные характеристики

• Вес
  320 г
• Высота
  68,3 мм
• Длина
  226 мм
• Ширина
  28 мм

Основные характеристики

• Артикул
  1430663
• Наименование
  Шаговый двигатель
• Производитель
  Festo
• Серия товара
  EMMS

Стандарты

• Соответствует стандарту
  IEC 60034

Технические характеристики

• Датчик положения ротора
  Инкрементальный энкодер
• Допустимая осевая нагрузка на вал
  7 Н
• Допустимая радиальная нагрузка на вал
  20 Н
• Интерфейс поворотного энкодера
  RS422 TTL AB-канал + нулевой индекс
• Класс защиты изоляции
  B
• Класс расчета параметров по стандарту EN 60034-1
  S1
• Класс температурной стойкости по стандарту EN 60034-1
  B
• Константа напряжения, фаза
  6 мВмин
• Максимальная скорость
  6.000 1/мин
• Массовый момент инерции ротора
  0,018 кг·см²
• Номинальный ток мотора
  1,4 А
• Общий момент инерции массы при подъеме
  0,018 кгсм²
• Погрешность шагового угла
  ±5 %
• Принцип измерения поворотного энкодера
  Оптический
• Система электрического соединения
  Разъем
• Удерживающий момент мотора
  0,09 Нм
• Фаза обмотки индуктивности
  1,4 мГн
• Фаза сопротивления обмотки
  2,3 Ом
• Шаговый угол при полном шаге
  1,8 °

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 85 % (без образования конденсата)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP65
• Номинальное рабочее напряжение DC
  48 В DC
