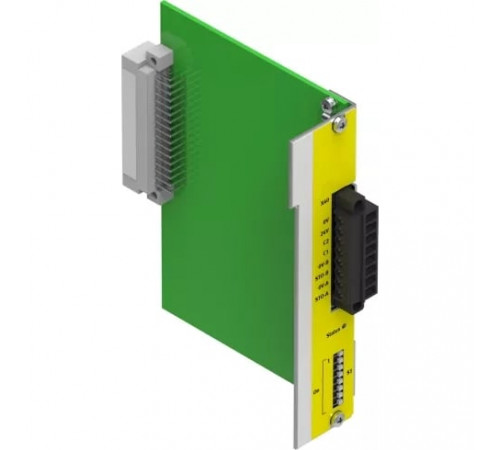

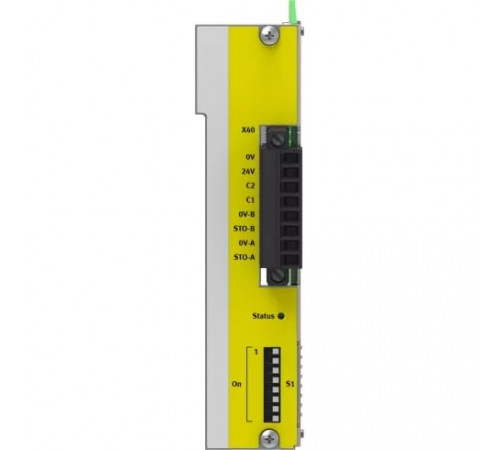

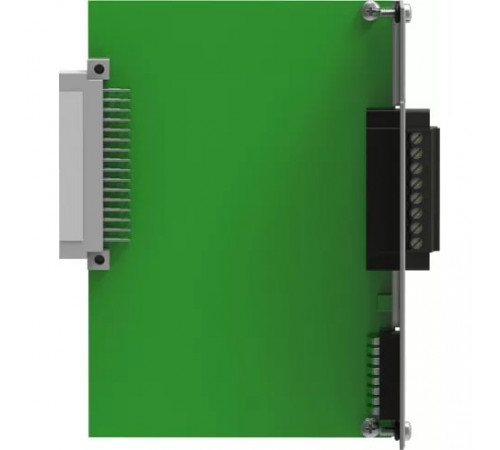

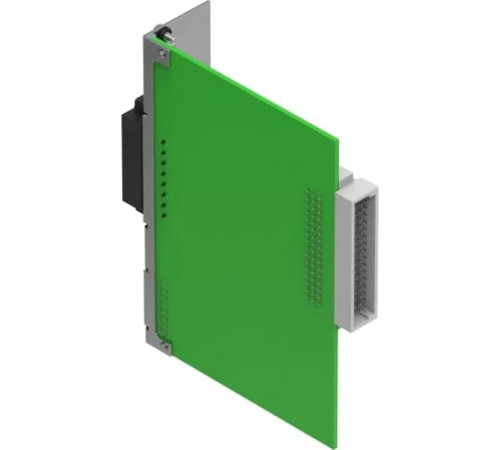

Модуль безопасности Festo CAMC-G-S1

Дисплей

• Дисплей
  Светодиод зеленый/желтый

Дополнительные характеристики

• Уровень представления (PL)
  Безопасное отключение момента (STO)/Категория 4, Класс оборудования е
• Функция безопасности
  Safe Torque off (STO)

Массо-габаритные и монтажные характеристики

• Вес
  75 г
• Высота
  28,1 мм
• Длина
  98 мм
• Тип крепления
  Подключаемый модуль для CMMP-AS…-M3
• Ширина
  112,1 мм

Основные характеристики

• Артикул
  1501330
• Наименование
  Модуль безопасности
• Производитель
  Festo
• Серия товара
  CAMC

Стандарты

• Сертификационный департамент
  TÜV 01/205/5165.01/14

Технические характеристики

• PFD (вероятность отказа по требованию)
  2,3×10-5
• SFF Доля Безопасных Отказов
  99,2 %
• Аппаратная отказоустойчивость
  1
• Возможность отказов в час [1/ч]
  1,27×10-10
• Время передачи сигнала, входы
  0,3 мс
• Диагностическое покрытие
  97 %
• Диапазон работы логических входов
  19,2 ... 28,8 В
• Допустимая токовая нагрузка при 40 °C
  0,2 A
• Допустимый диапазон, напряжение для логики
  ± 20 %
• Защита (при коротком замыкании)
  Нет
• Защитный предохранитель, выход
  Нет
• Интервал контрольных испытаний
  20 лет
• Исполнение цифровых выходов
  Гальванически развязанный сигнальный контакт
• Количество цифровых логических входов
  2
• Максимальный номинальный входной ток
  0,03 A
• Максимальный ток, цифровые выходы логики
  200 мА
• Нагрузка по току на один выход
  200 мА
• Номинальное рабочее напряжение DC, питание логики
  24 В DC
• Номинальный ток, питание логики
  0,02 А
• Поперечное сечение терминала
  0,25 - 0,5 мм²
• Потребление тока, питание логики без зажимного тормоза
  0,03 А
• Светодиоды, относящиеся к продукту
  Нормальная работа (зеленый)/STO (желтый)
• Сертифицировано для функций безопасности по ISO 13849 (PL)
  Изделие может использоваться в SRP/CS до категории 4, PL e
• Сертифицировано для функций безопасности по ISO 13849 и IEC 6150
  Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)
• Спецификация, цифровой вход
  По IEC 61131-2
• Характеристики логических входов
  Электрически изолирован
• Цифровые выходы, логика переключений
  Контакт замыкается с безопасным отключением момента (STO)
• Элементы управления
  Нет

Условия эксплуатации

• Защита от короткого замыкания
  Нет
• Концы проводов
  Разъем кабеля
• Относительная влажность воздуха
  5 % - 95 % (без образования конденсата)
• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +40 °C
• Температура хранения
  От -25 °C до +55 °C
• Уровень целостности безопасности (SIL)
  Безопасное отключение момента (STO)/SIL 3/SILCL 3

Электрические характеристики

• Класс защиты
  IP20, в собранном состоянии
• Номинальное рабочее напряжение DC
  24 В DC
• Электрическое подключение
  Прямой разъем, Вворачиваемый терминал
