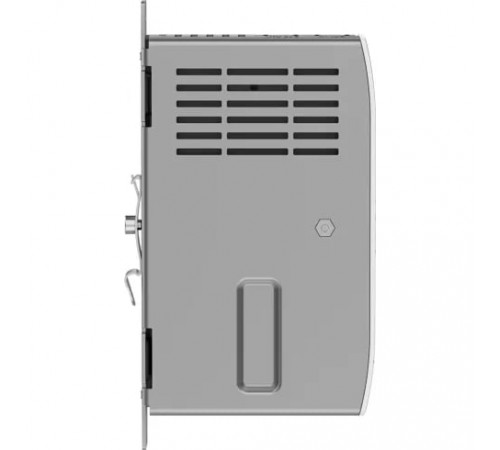

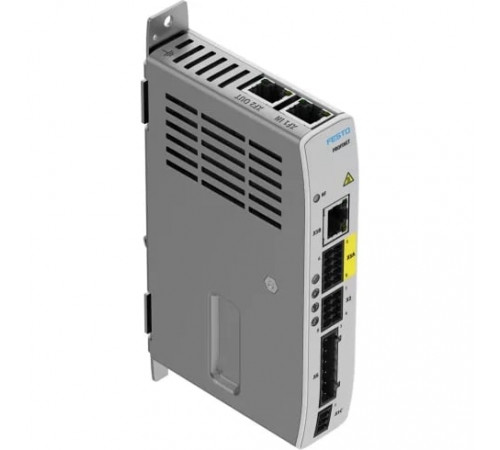

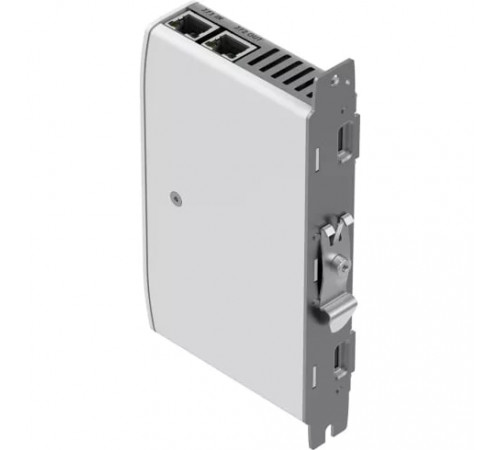

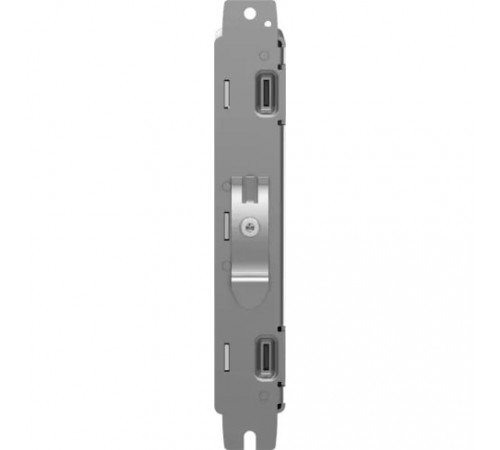

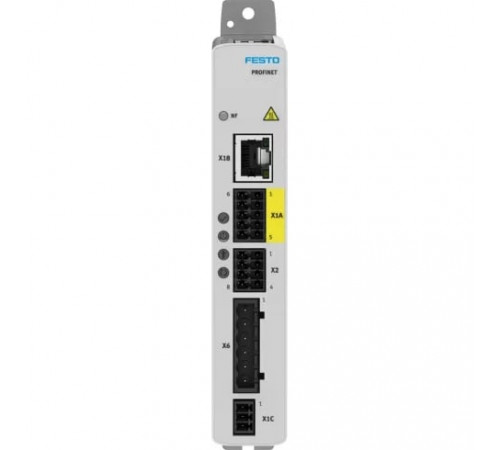

Контроллер привода Festo CMMT-ST-C8-1C-PN-S0

Дисплей

• Дисплей
  Светодиод зеленый, желтый, красный

Default

• Технические характеристики
  Интерфейс процесса:AC1: Adj.-Speed DriВes, AC4: Synchr. SerВo Application, AC3: DriВe w. Positioning Func, Диагностическое покрытие:STO: 87% (ЕС мотор без диагностики), STO / 90% (шаговый двигатель), STO: 92% (ЕС мотор с диагностикой)

Дополнительные характеристики

• Уровень представления (PL)
  STO / cat. 3 PLd (ЕС двигатель без диагностики), STO / cat. 3, PLe (шаговый двигатель / ЕС двигатель с диагностикой)
• Функция безопасности
  Безопасное отключение момента (STO), безопасная остановка 1 (SS1-контролируемый временем)

Массо-габаритные и монтажные характеристики

• Вес
  350 г
• Тип крепления
  Монтажная плита, болтовая, с верхней рейкой

Основные характеристики

• Артикул
  8084004
• Наименование
  Сервопривод
• Производитель
  Festo
• Серия товара
  CMMT

Стандарты

• Сертификационный департамент
  TÜВ Rheinland 01/205/5696.00/19

Технические характеристики

• Fieldbus интерфейс, протокол
  PROFINET IRT; PROFINET RT
• Fieldbus интерфейс, технология подключения
  RJ45
• Fieldbus интерфейс, тип подключения
  2х разъем
• Аппаратная отказоустойчивость
  1
• Временное разрешение высокоскоростных коммутационных выходов
  1 мкс
• Временное разрешение высокоскоростных логических входов
  1 мкс
• Вход логической схемы
  NPN (коммутация отрицательного сигнала)PNP (положительное переключение)
• Диапазон выходного напряжения AC
  От 0 В до входного напряжения АС
• Диапазон работы логических входов
  От -3 В до 30 В
• Допустимый диапазон, напряжение для логики
  ± 15 %
• Допустимый диапазон, питание нагрузки
  -15 % / +15 %
• Интервал проверки
  STO / 20 a
• Интерфейс Ethernet, протокол
  TCP/IP
• Интерфейс Ethernet, функция
  Parameterisation and commissioning
• Интерфейс кодера, функция
  BiSS-C, Инкрементальный энкодер
• Интерфейс промышленной шины, скорость обмена данными
  100 Мбит/с
• Категория перенапряжения
  I
• Количество безопасных 2-контактных входов
  1
• Количество опрашиваемых выходов
  1
• Количество плавающих выходов переключения
  1
• Количество скоростных коммутационных выходов
  2
• Количество скоростных логических входов
  2
• Количество цифровых выходов на 24 В DC
  2
• Количество цифровых логических входов
  6
• Коммуникационный профиль
  PROFIdriBe, PROFIenergy
• Максимальная высота установки
  2000 м
• Максимальная длина кабеля двигателя без сетевого фильтра
  25 м
• Максимальное падение напряжения от логического источника питания
  1 В
• Максимальное среднее напряжение в сети
  60 В DC
• Максимальный выходной ток стояночного тормоза
  1 A
• Максимальный ток плавающих коммутационных выходов
  100 мА
• Максимальный ток, цифровые выходы логики
  100 мА
• Максимум длительного пикового тока
  3 с
• Настраиваемое снижение тока
  С использованием программного обеспечения
• Настройка номинального тока
  С использованием программного обеспечения
• Номинальная мощность контроллера
  300 Вт
• Номинальное напряжение, питание нагрузки
  От 24 В до 48 В DC
• Номинальное рабочее напряжение DC, питание логики
  24 В DC
• Пиковая нагрузка
  400 Вт
• Потребление тока, питание логики без зажимного тормоза
  1 А
• Потребляемый ток для питания логики с блокировочным тормозом
  2 А
• Примечание по окружающей температуре
  Соблюдать снижение в отношении монтажного зазора и выходного тока
• Режим работы контроллера
  Каскадный контроллер, P контроллер позиционирования, PI контроллер скорости, PI регулятор тока для F или M, работа профиля с записью и прямым режимом, интерполированный режим через полевую шину, инхронизированные режимы работы, самонаводящийся, наладка, автотюнинг, операция разомкнутого контура
• Спецификация, цифровой вход
  По IEC 61131-2, тип 3
• Уровень целостности безопасности
  STO / SIL 2 / SILCL 2 (ЕС мотор без диагностики), STO / SIL 3 / SILCL 3 (шаговый двигатель / ЕС двигатель с диагностикой)
• Функция защиты
  I²t мониторинг, ндикация температуры, мониторинг тока, обнаружение ошибок напряжения, индикация ошибки, программное обнаружение конечного положения
• Характеристики логических входов
  Свободно конфигурируется в данных пределах, безопасность входов в некоторых случаях, без гальванической развязки
• Характеристики цифровых выходов
  Конфигурируемый, без гальванической развязки
• Цифровые выходы
  NPN (коммутация отрицательного сигнала), PNP (положительное переключение)
• Эффективный номинальной ток на фазу
  8 A
• Эффективный пиковый ток на фазу
  10 A

Условия эксплуатации

• Класс безопасности
  III
• Относительная влажность воздуха
  5 % - 90 % (без образования конденсата)
• Положение при сборке
  Свободная конвенция; Вертикальное
• Степень загрязнения
  2
• Температура окружающей среды
  От 0 °C до +50 °C
• Температура хранения
  От -25 °C до +55 °C

Электрические характеристики

• Выходная частота
  Не менее 600 Гц
• Класс защиты
  IP20
• Номинальный выходной ток
  8 А
