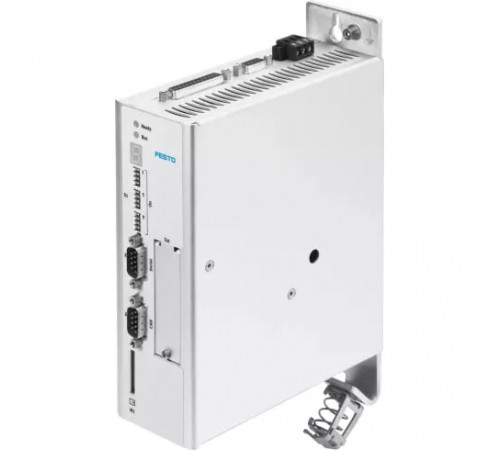

Контроллер электродвигателя Festo CMMS-ST-C8-7-G2

Дисплей

• Дисплей
  7-сегментный дисплей

Дополнительные характеристики

• Уровень представления (PL)
  Безопасный момент выключения (STO)/категоря 3, уровень представления d
• Функция безопасности
  Безопасное отключение момента (STO)

Массо-габаритные и монтажные характеристики

• Вес
  2000 г
• Высота
  161 мм
• Длина
  256,5 мм
• Тип крепления
  На монтажной плите, Затянутый
• Ширина
  60 мм

Основные характеристики

• Артикул
  572211
• Наименование
  Контроллер электродвигателя
• Производитель
  Festo
• Серия товара
  CMMS

Стандарты

• Сертификационный департамент
  BG MFS 09031

Технические характеристики

• Входной интерфейс датчика перемещения, функции
  При синхронизированной работе как заданная скорость в об./мин. для ведомого вала
• Входной интерфейс датчика перемещения, характеристики
  RS422
• Выходной интерфейс датчика перемещения, функции
  Задача уставок для последующего ведомого приводного устройства
• Датчик положения
  Датчик
• Датчик положения ротора
  Датчик
• Диапазон выходного напряжения AC
  от 0 В до входного напряжения
• Допустимый диапазон, напряжение для логики
  ± 20 %
• Импеданс уставки входа
  20 кОм
• Количество аналоговых уставок входов
  1
• Количество контрольных аналоговых выходов
  1
• Макс. длительного пикового тока
  2 с
• Максимальная длина кабеля двигателя без сетевого фильтра
  25 м
• Максимальная частота шага
  4 кГц
• Максимальное среднее напряжение в сети, DC
  58 В
• Максимальный ток, цифровые выходы логики
  100 мА
• Мощность тормозного импульса
  0,5 кВА
• Настраиваемое снижение тока
  С использованием программного обеспечения
• Настройка номинального тока
  С использованием программного обеспечения
• Настройка шага
  С использованием программного обеспечения
• Номинальное напряжение, питание нагрузки DC
  48 В
• Номинальное рабочее напряжение DC, питание логики
  24 В DC
• Номинальный ток, питание логики
  0,2 А
• Номинальный ток, питание нагрузки
  8 А
• Параметры конфигурации интерфейса
  RS232 (9600...115000 Bits/s)
• Пиковый ток, питание нагрузки
  12 А
• Рабочий диапазон контрольного выхода
  ± 10 В
• Рабочий диапазон уставок входа
  ± 10 В
• Режим работы контроллера
  PWM-MOSFET мощный выходной каскад
• Соединение Fieldbus
  CANopen, Profibus DP
• Соединение шины
  Разъем, 9-пин, Sub-D
• Сопротивление шины
  Встроенный
• Тормозное сопротивление
  17 Ом
• Фильтр сетевого питания
  Встроенный
• Функция защиты
  I²t мониторинг, Индикация температуры, Мониторинг тока, Обнаружение ошибок напряжения, Индикация ошибки
• Характеристики цифровых выходов
  Свободно конфигурируется в данных пределах, Без гальванической развязки
• Элементы управления
  DIP-переключатели

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 90 % (без образования конденсата)
• Степень загрязнения
  2
• Температура окружающей среды
  От 0 °C до +50 °C
• Температура хранения
  От -25 °C до +70 °C

Электрические характеристики

• Выходная частота
  0 ... 2.000 Гц
• Класс защиты
  IP20
