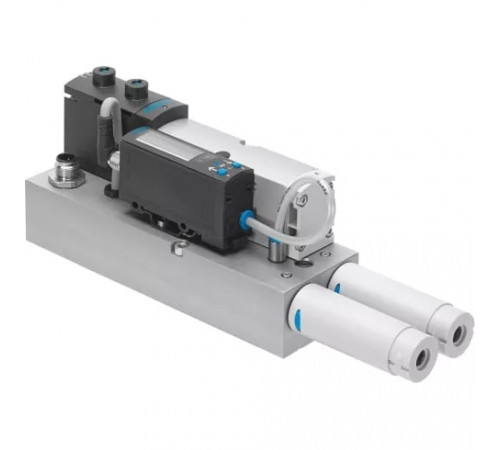

Вакуумный блок Festo VABF-S4-1-V2B1-C-VH-20

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Функция переключения
  Компаратор порогового значения

Массо-габаритные и монтажные характеристики

• Вес
  1,120 г
• Монтажный шаг
  53,1 мм
• Тип конструкции
  Немодульный
• Тип крепления
  На монтажной плите

Метрологические характеристики

• Точность, полный диапазон измеряемой величины
  3 % FS

Основные характеристики

• Артикул
  571425
• Группа
  Функциональные компоненты
• Наименование
  Вакуумный блок
• Производитель
  Festo
• Серия товара
  VABF
• Тип оборудования
  Принадлежности

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал клавиатуры
  TPE-U (Термопластичный полиуретан)
• Материал корпуса
  Алюминиевый сплав
• Материал корпуса разъема
  Цинковая штамповка; Никелирование
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Материал экрана
  PA (Полиамид)
• Материал электрического контакта
  Латунь позолоченная

Технические характеристики

• Встроенная функция
  Клапан сброса, электрический; Дроссель; Электрический вкл./выкл. Клапан; Функция экономии воздуха, электрическая; Обратный клапан; Открытый глушитель; Вакуумный переключатель
• Диапазон измерения давления
  От -1 до 0 бар
• Диапазон настройки гистерезиса
  От -0,9 до 0 бар
• Диапазон установки порогового значения
  От -0,999 до 0 бар
• Измеряемая величина
  Избыточное давление
• Конструкция, глушитель
  Открыт
• Номинальное рабочее давление
  6 бар
• Принцип измерения
  Пьезорезистивный
• Присоединение 2
  26 мм
• Присоединение 3
  Коллектор, размер 26 мм по ISO 15407-2
• Рабочая позиция
  Под давлением в центральной позиции
• Рабочий цикл
  100 %
• Ручное дублирование
  Защелкиваемый; Толкающий; Покрытый
• Тип управления
  Пневматическое
• Уровень звукового давления
  78 дБ(А)
• Условный проход, сопло Лаваля
  2 мм
• Функция распределителя
  Н. О.
• Характеристика эжектора
  Высокий вакуум; Стандарт

Условия эксплуатации

• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  4 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Операция смазывания невозможна
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 21,6 до 26,4 В DC
• Защита от индуктивной нагрузки
  Адаптирован к катушкам MZ-; MY-; ME
• Класс защиты
  IP65
• Максимальный выходной ток
  50 мА
• Падение напряжения
  ≤ 1,5 В
• Характеристики катушки
  24 В DC 1,3 Вт
• Холостой ток
  От 50 до 150 мА
