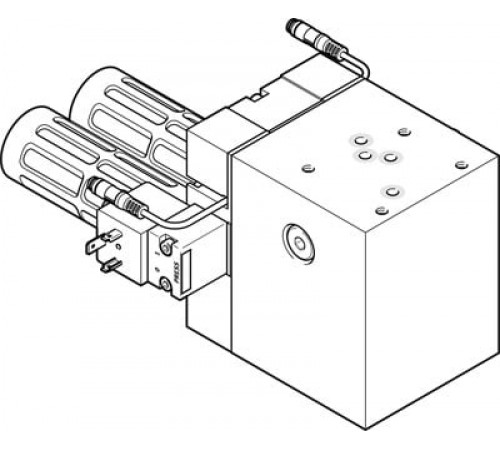

Отсечные клапаны Festo PAHL-SM-RE

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Инертные газы, Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]; Инертные газы

Дополнительные характеристики

• Отображение статуса сигнала
  LED
• Уровень представления (PL)
  Сброс из камеры управления/категория 3, Performance Level d
• Функция безопасности
  Сброс из камеры управления

Массо-габаритные и монтажные характеристики

• Вес
  3500 г
• Тип конструкции
  Тарельчатый клапан с пилотным управлением
• Ширина
  90 мм

Основные характеристики

• Артикул
  1709707
• Группа
  Для подготовки воздуха
• Наименование
  Отсечные клапаны
• Производитель
  Festo
• Серия товара
  PAHL
• Тип оборудования
  Принадлежности

Особенности материалов

• Материал корпуса
  Алюминий анодированный
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Опрос позиции переключения
  Нормальное положение с датчиком
• Отображение статуса переключения датчика
  LED
• Питание пилота
  Внешнее
• Рабочий цикл
  100 %
• Ручное дублирование
  Защелкиваемый. Толкающий
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Механическая пружина
• Тип управления
  Электрическое
• Функция распределителя
  Нормально открыт

Условия эксплуатации

• Максимальное рабочее давление
  50 бар
• Пилотное давление
  6 - 10 бар
• Положение при сборке
  Предпочтительно вертикальное (пилотный клапан сверху)
• Рабочая температура
  От +5 до +50 °C
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения датчика
  От 10 до 30 В DC
• Мощность катушки
  24 В DC
• Подключение датчика
  3-пин; M8X1; Кабель с разъемом
• Электрическое подключение
  Расположение контактов тип А по EN 175301-803
