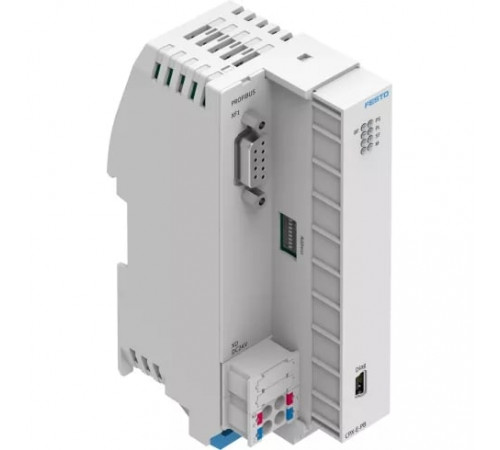

Шинный модуль Festo CPX-E-PB

Массо-габаритные и монтажные характеристики

• Вес
  145 г
• Монтажный шаг
  18,9 мм
• Размеры W x L x H
  42,2 мм x 125,8 мм x 76,5 мм
• Тип крепления
  С верхней рейкой

Основные характеристики

• Артикул
  4080496
• Группа
  Для CPX-E
• Наименование
  Шинный модуль
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Стандарты

• Защита от прямого и непрямого контакта
  PELV
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Fieldbus интерфейс, количество контактов/проводов
  9
• Fieldbus интерфейс, протокол
  PROFIBUS DP
• Fieldbus интерфейс, технология подключения
  Sub-D
• Fieldbus интерфейс, тип подключения
  Розетка разъема
• Диагностика по шине
  Обрыв провода, Короткое замыкание, ошибка параметризации, Буфер переполнения, Верхняя граница значения не соблюдается, Ошибка передачи, Нижний предел значения не соблюдается, Перегрузка, Контроль/статус ВХ/ВЫХ, Запрашиваемая функция не поддерживается, Не готов для обмена данными
• Диагностика с помощью светодиодов
  Ошибка шины, Force mode, Питание электроники/датчиков, Питание нагрузки, Системная ошибка
• Допустимые отклонения напряжения для электроники/датчиков
  ± 25 %
• Интерфейс промышленной шины, гальваническая развязка
  Да
• Интерфейс промышленной шины, скорость обмена данными
  9,6 кбит/с, 19,2 кбит/с, 93,75 кбит/с, 187,5 кбит/с, 500 кбит/с, 1,5 Мбит/с, 3 Мбит/с, 6 Мбит/с, 12 Мбит/с
• Максимальная мощность электропитания
  8 A
• Максимальное количество адресов для входов
  64 байт
• Максимальное количество адресов для выходов
  64 байт
• Максимальное количество модулей
  10
• Номинальное рабочее напряжение DC для электроники/датчиков
  24 В DC
• Параметры модуля
  Диагностика пониженного напряжения; Представление значения процесса аналоговых модулей
• Питание, диаметр провода
  0,2 - 1,5 мм²
• Питание, примечание по диаметру провода
  0,2 - 2,5 мм²
• Питание, функция
  Электроника и датчики
• Поддержание напряжения питания при сбое
  20 мс
• Поддержка конфигурации
  Файл данных устройства
• Потребление собственного тока при номинальном рабочем напряжении
  Типично 75 мА
• Прим.относительно fieldbus интерфейса
  Опционально технология подключения с принадлежностями; Разъем М12X1 В-код, 5-контактный, класс защиты IP65
• Примечание по входам
  62 байта с интерфейсом диагностики ВХ/ВЫХ; 63 байта с битами статуса; 64 байта без диагностики
• Примечание по выходам
  62 байта с интерфейсом диагностики ВХ/ВЫХ; 63 байта с битами статуса; 64 байта без диагностики
• Примечание по окружающей температуре
  -5 - 60 °C для вертикального монтажа
• Промышленная шина, интерфейс
  PROFIBUS
• Сервисный интерфейс, количество контактов/проводов
  5
• Сервисный интерфейс, технология подключения
  USB 2.0 тип B mini
• Сервисный интерфейс, тип подключения
  Розетка разъема
• Сервисный интерфейс, функция
  Диагностика и параметризация
• Системные параметры
  Память диагностики, Отказоустойчивая реакция, Force mode, Старт системы
• Электропитание, количество контактов/проводов
  4
• Электропитание, технология подключения
  Пружинная клемма
• Электропитание, тип подключения
  Клеммная колодка
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Относительная влажность воздуха
  95 % (без образования конденсата)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP20
