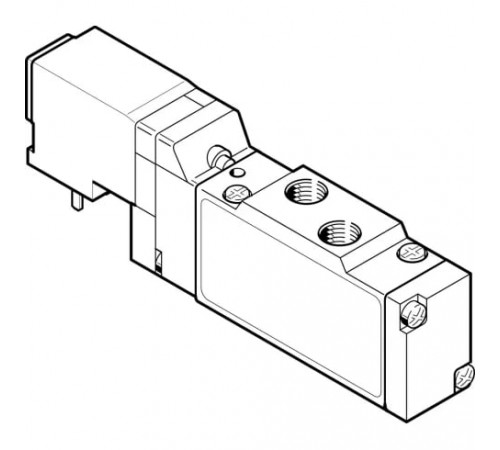

Распределитель с электромагнитным управлением Festo MEH-5/2-1/8-P-I-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  105 г
• Высота
  46,5 мм
• Выхлоп пилота, канал 82/84
  Монтажная плита
• Длина
  113 мм
• Монтажный шаг
  18 мм
• Присоединение 4
  1/8
• Присоединение 5
  Монтажная плита
• Тип конструкции
  Золотниковый
• Тип крепления
  На коллекторной плите
• Тип резьбы
  G
• Условный проход
  5 мм
• Ширина
  17,8 мм

Основные характеристики

• Артикул
  173404
• Группа
  Для пневмоостровов
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MEH
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  20 мс
• Время отключения
  50 мс

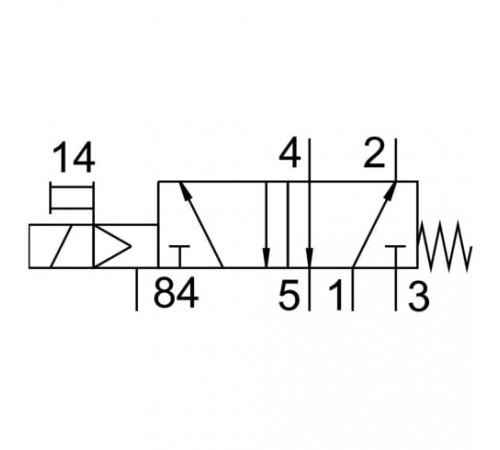

• Количество линий и позиций
  5/2 лин./поз.
• Максимальный стандартный расход
  600
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение 1
  1/8
• Рабочий цикл
  100 %
• Ручное дублирование
  С принадлежностями, с защелкой
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электромагнитное
• Уровень звукового давления
  75 дБ(А)
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  3 бар
• Пилотное давление
  2,5 - 8 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +40 °C

Электрические характеристики

• Класс защиты
  IP65
• Мощность катушки
  0,95 Вт
• Рабочее напряжение катушки
  24 В DC
• Расположение контактов
  Тип С
• Тип катушки
  E
• Тип электрического подключения
  Разъем
• Электрическое подключение
  9,4 мм
