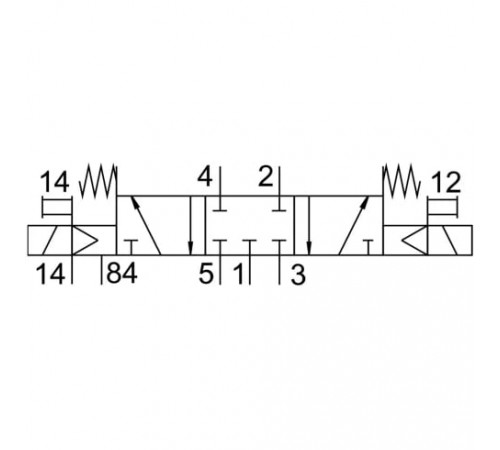

Распределитель с электромагнитным управлением Festo CPV18-M1H-5/3GS-1/4

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  260 г
• Высота
  84,1 мм
• Выхлоп пилота, канал 82/84
  Общая линия
• Выхлопные каналы 3/5 объединены
  Общая линия
• Длина
  119,4 мм
• Пневматическое присоединение, 11
  Общая линия
• Присоединение 4
  1/4
• Размер клапана
  18 мм
• Тип конструкции
  Золотниковый
• Тип крепления
  Со сквозным отверстием
• Тип присоединения
  Общая линия
• Тип резьбы
  G
• Условный проход
  8 мм
• Ширина
  18 мм

Основные характеристики

• Артикул
  176061
• Группа
  Для пневмоостровов
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  CPV18
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминий; Латунь; POM (Полиформальдегид); PPS (Полифениленсульфид); Сталь
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Технические характеристики

• Время включения
  14 мс
• Время отключения
  32 мс
• Количество линий и позиций
  5/3 лин./поз.
• Максимальный стандартный расход
  1400
• Направление потока
  Нереверсивный
• Питание пилота
  Внешнее; Внутреннее
• Присоединение 1
  1/8
• Рабочий цикл
  100 % при снижении тока удержания
• Ручное дублирование
  Защелкиваемый; Толкающий
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электромагнитное
• Функция быстрого выхлопа
  Не дросселируемый
• Функция распределителя
  Н. З.

Условия эксплуатации

• Пилотное давление
  3,5 - 8 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +40 °C

Электрические характеристики

• Класс защиты
  IP65
• Потребление электроэнергии
  1,5 Вт
