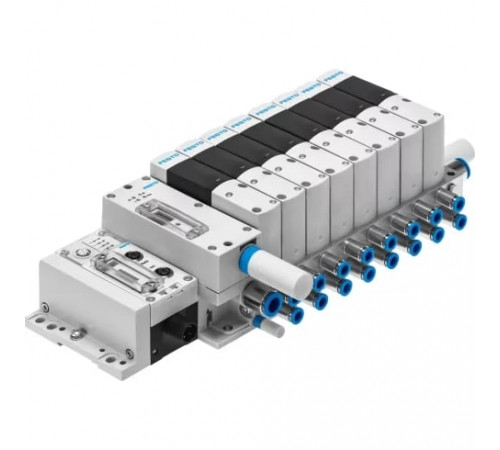

Пневмоостров Motion Terminal Festo VTEM

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Инертные газы, Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]; Инертные газы

Массо-габаритные и монтажные характеристики

• Выхлоп пилота, канал 84
  M7
• Монтажный шаг
  28 мм
• Подвод пилотного воздуха 14
  M5
• Присоединение продувочного канала
  M7
• Размер клапана
  27 мм
• Тип конструкции
  Седло поршня
• Тип резьбы
  G
• Условный проход
  4,2 мм

Основные характеристики

• Артикул
  8047502
• Производитель
  Festo
• Серия товара
  VTEM
• Тип оборудования
  Пневмоострова

Особенности материалов

• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
• Тип уплотнения
  Мягкий

Стандарты

• Защита от прямого и непрямого контакта
  PELV
• Стандарт огневого испытания материала
  UL94 HB

Технические характеристики

• Максимальное количество зон давления
  2
• Максимальное количество распределителей
  8
• Направление потока
  Нереверсивный
• Питание пилота
  Внешнее; Внутреннее
• Подходит для работы с вакуумом
  Да
• Приложения для движения
  Функции распределителя; Пропорциональный распределитель; Пропорциональная регулировка давления; Пропорциональный регулятор давления на базе модели; Дросселирование на входе и выхлопе; ECO drive; Предустановка времени перемещения; Выбор уровня давления; Предустановка времени перемещения и усилия в конечном положении; Диагностика утечек
• Присоединение 1
  1/8
• Присоединение 2
  3/8
• Стандартный номинальный расход
  480 л/мин
• Структура пневмоострова
  Фиксированный шаг
• Тип пилотного управления
  Непрямого действия
• Тип управления
  Электрическое
• Функция быстрого выхлопа
  Не дросселируемый
• Функция распределителя
  Может быть определено с помощью приложений motion app
• Электрическая система вход/выход
  Нет

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 90 % (без образования конденсата)
• Пилотное давление
  3 - 8 бар
• Пищевая безопасность
  Безопасны для пищевых продуктов в соответствии с FDA
• Примерное указание по рабочему давлению
  От 0 до 8 бар с внешним питанием пилотов; Для работы на вакууме -0,95 … 0 подключатся необходимо к каналу 3
• Примечание по рабочей среде
  Операция смазывания невозможна
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +40 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 25 %
• Класс защиты
  IP65
• Номинальное рабочее напряжение DC
  24 В DC
