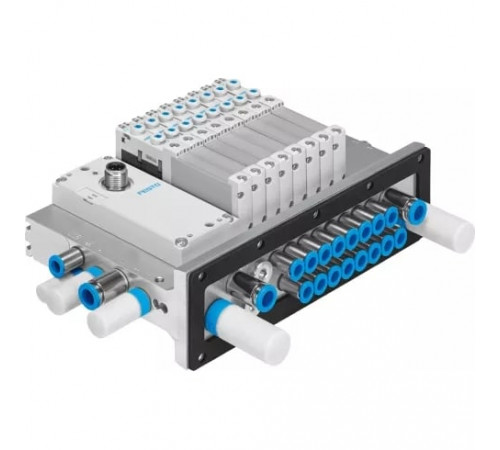

Пневмоостров Festo VTUG-VI-EX2E

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Отображение статуса сигнала
  LED

Массо-габаритные и монтажные характеристики

• Размер клапана
  10 мм; 14 мм; 18 мм
• Тип конструкции
  Золотниковый

Основные характеристики

• Артикул
  8060699
• Наименование
  Пневмоостров
• Производитель
  Festo
• Серия товара
  VTUG
• Тип оборудования
  Пневмоострова

Особенности материалов

• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); FKM (Фторкаучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сертификационный департамент
  IBExU16ATEXB021 XIECEx IBE 17.0003 X
• Сертификация взрывозащиты за пределами Евросоюза
  EPL Dc (IEC-EX)EPL Gc (IEC-EX)

Технические характеристики

• Максимальное количество зон давления
  13
• Максимальное количество распределителей
  24
• Максимальный стандартный расход пневмоострова
  330 л/мин при 10 мм630 л/мин при 14 мм1200 л/мин при 18 мм
• Подходит для работы с вакуумом
  Да
• Рабочее давление для пневмоострова с внутренним подводом сжатого
  От 1,5 до 8 бар
• Структура пневмоострова
  Фиксированный шаг
• Тип пилотного управления
  Непрямого действия
• Тип управления
  Электрическое
• Функция распределителя
  2x3/2, Н.З., моностабильные2x3/2, Н.О., моностабильные2x3/2, Н.О./Н.З., моностабильный3/2 Н.З., моностабильный3/2 Н.О., моностабильный5/2 бистабильный5/2 моностабильный5/3 под давлением в нейтральной позиции5/3 выхлоп в нейтральной позиции5/3 Н.З.
• Электрическая система вход/выход
  Нет

Условия эксплуатации

• Взрывозащита типа (Газ)
  Ex ec IIC T4 Gc
• Взрывозащита типа (Пыль)
  Ex tc IIIC T135
• Категория ATEX (Газ)
  II 3G
• Категория ATEX (Пыль)
  II 3D
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  +/- 10 %
• Класс защиты
  IP40IP65IP67IP69K
• Номинальное рабочее напряжение DC
  24 В DC
• Номинальный ток обрыва на катушку
  47 мА до 20 мс
• Номинальный ток с уменьшением тока
  15.5 мА после 20 мс
• Электрическое подключение
  Индивидуальное подключение Fieldbus Многополюсный разъем IO-LinkI-Port
