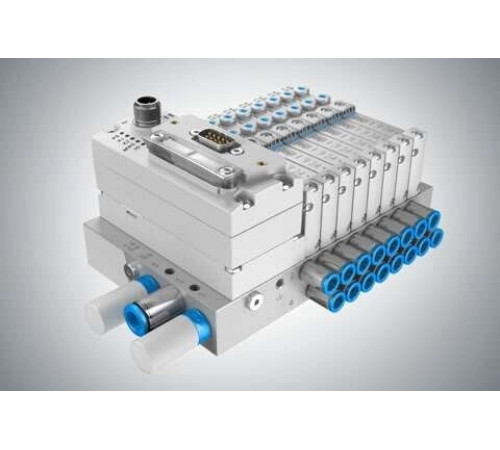

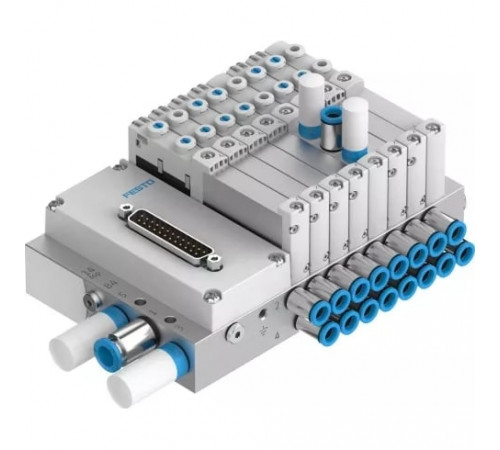

Пневмоостров Festo VTUG-10-VRPT-B1T-Q10B-UB-QH6SU-16K+TTSC

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Отображение статуса сигнала
  LED

Интерфейс

• IO-Link, протокол
  Есть

Массо-габаритные и монтажные характеристики

• Выхлоп пилота, канал 84
  M5
• Размер клапана
  10 мм
• Тип конструкции
  Золотниковый

Основные характеристики

• Артикул
  119674381
• Наименование
  Пневмоостров
• Производитель
  Festo
• Серия товара
  VTUG
• Тип оборудования
  Пневмоострова

Особенности материалов

• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Количество линий и позиций
  2х3/2 лин./поз.
• Количество распределителей
  16
• Максимальное количество зон давления
  13
• Максимальный стандартный расход
  330 л/мин
• Пневматическое подключение
  10 мм
• Присоединение
  6 мм
• Структура пневмоострова
  Фиксированный шаг
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пневматическое
• Тип управления
  Электрическое
• Установка
  С уплотнением для установки в шкафу управления
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1,5 бар
• Пилотное давление
  1,5 - 8 бар
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP67
• Номинальный ток обрыва на катушку
  47 мА до 20 мс
• Рабочее напряжение катушки
  24 В DC
• Электрическое подключение
  Интерфейс для модуля Fieldbus
