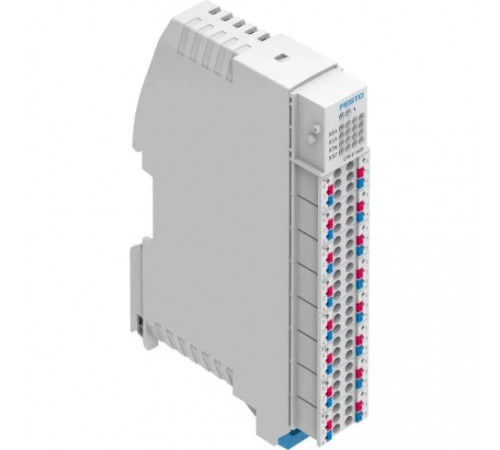

Модуль дискретных входов Festo CPX-E-16DI

Default

• Технические характеристики
  Уровень переключения:Сигнал 0: <= 5 V, Сигнал 1: >= 11 V

Массо-габаритные и монтажные характеристики

• Вес
  102 г
• Высота
  77 мм
• Длина
  124,3 мм
• Монтажный шаг
  18,9 мм
• Тип крепления
  С верхней рейкой
• Ширина
  23,2 мм

Основные характеристики

• Артикул
  4080492
• Группа
  Для CPX-E
• Наименование
  Модуль дискретных входов
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Время колебаний на входе
  0,1 мс, 3 мс, 10 мс, 20 мс
• Вход логической схемы
  PNP (положительное переключение), 2-проводные датчики по IEC 61131-2, 3-проводные датчики по IEC 61131-2
• Входные характеристики
  По IEC 61131-2, тип 3
• Диагностика по шине
  Короткое замыкание/перегрузка в питании датчика
• Диагностика с помощью светодиодов
  Ошибка на модуль, Статус на канал
• Допустимые отклонения напряжения для электроники/датчиков
  ± 25 %
• Защита (при коротком замыкании)
  Внутренний электронный защитный предохранитель для модуля
• Количество входов
  16
• Максимальное количество адресов для входов
  2 байт
• Максимальный остаточный ток входа на модуль
  1,8 A
• Номинальное рабочее напряжение DC для электроники/датчиков
  24 В DC
• Параметры канала
  Расширение сигнала
• Параметры модуля
  Диагностика короткого замыкания для питания датчика; Поведение после короткого замыкания / перегрузки; Время устранения дребезга контакта на входе; Время расширения сигнала
• Потребление собственного тока при номинальном рабочем напряжении
  Типично 15 мА
• Примечание по окружающей температуре
  -5 - 60 °C для вертикального монтажа
• Электрическая развязка канал, внутренняя шина
  Нет
• Электрическая развязка, канал-канал
  Нет
• Электрическое подключение для входа, примечание по сечению прово
  0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов
• Электрическое подключение для входа, сечение провода
  0,2 ... 1,5 мм²
• Электрическое подключение, вход, количество контактов/проводов
  6
• Электрическое подключение, вход, технология подключения
  Пружинная клемма
• Электрическое подключение, вход, тип подключения
  8х клеммных колодок
• Электрическое подключение, вход, функция
  Цифровой ввод

Условия эксплуатации

• Относительная влажность воздуха
  95 % (без образования конденсата)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP20
