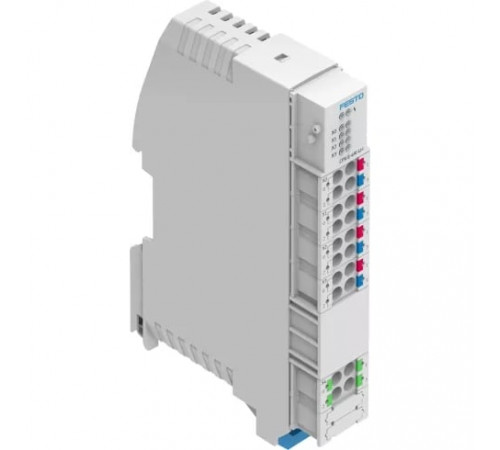

Модуль аналоговых входов Festo CPX-E-4AI-U-I

Интерфейс

• Максимальная длина линии
  30 m, С защитой

Массо-габаритные и монтажные характеристики

• Вес
  96 г
• Высота
  77 мм
• Длина
  124,3 мм
• Монтажный шаг
  18,9 мм
• Тип крепления
  С верхней рейкой
• Ширина
  23,2 мм

Основные характеристики

• Артикул
  4080493
• Группа
  Для CPX-E
• Наименование
  Модуль аналоговых входов
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Базовое пороговое значение при 25 °C
  +/- 0,2 %
• Диагностика по шине
  Обрыв провода, Короткое замыкание/перегрузка в питании датчика, Ошибка параметра, ошибка параметризации, Перегрузка на аналоговых входах, Верхняя граница значения не соблюдается, Пониженный/превышенный расход, Нижний предел значения не соблюдается
• Диагностика с помощью светодиодов
  Ошибка на канал, Ошибка на модуль
• Допустимые отклонения напряжения для электроники/датчиков
  ± 25 %
• Защита (при коротком замыкании)
  Внутренний электронный защитный предохранитель для модуля
• Измеряемая величина
  Напряжение, Ток
• Количество входов
  4
• Максимальное количество адресов для входов
  8 байт
• Максимальный остаточный ток входа на модуль
  1,4 A
• Номинальное рабочее напряжение DC для электроники/датчиков
  24 В DC
• Ошибка - выход за пределы допустимого диапазона температур окруж
  +/- 0,3 %
• Параметры канала
  Диапазон сигнала на канал; Диагностика для нижнего предела; Диагностика для верхнего предела; Диагностика обрыва провода; Диагностика пониженного/превышенного расхода; Диагностика ошибки параметра; Сглаживающий фактор; Нижний/верхний пределы
• Параметры модуля
  Диагностика ошибки параметризации; Диагностика короткого замыкания для питания датчика; Поведение после короткого замыкания / перегрузки; Формат данных аналоговых входов; Деактивация питания датчика; Диагностика перегрузки на аналоговом выходе; Поведение после перегрузки на аналоговых входах; Контроль предельных значений гистерезиса
• Поддержание напряжения питания при сбое
  10 мс
• Потребление собственного тока при номинальном рабочем напряжении
  typ. 70 мА
• Примечание по окружающей температуре
  -5 - 60 °C для вертикального монтажа
• Точность повторения
  ±0.1% при 25 °C
• Формат данных
  15 бит + префикс, Линейное масштабирование
• Электрическая развязка канал, внутренняя шина
  Да
• Электрическая развязка, канал-канал
  Нет
• Электрическое подключение для входа 2, количество контактов/пров
  4
• Электрическое подключение для входа 2, примечание по сечению про
  0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов
• Электрическое подключение для входа 2, расположение контактов
  995842
• Электрическое подключение для входа 2, сечение провода
  0,2 ... 1,5 мм²
• Электрическое подключение для входа 2, технология подключения
  Пружинная клемма
• Электрическое подключение для входа 2, тип подключения
  Клеммная колодка
• Электрическое подключение для входа 2, функция
  Функциональное заземление
• Электрическое подключение для входа, примечание по сечению прово
  0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов
• Электрическое подключение для входа, сечение провода
  0,2 ... 1,5 мм²
• Электрическое подключение, вход, количество контактов/проводов
  4
• Электрическое подключение, вход, технология подключения
  Пружинная клемма
• Электрическое подключение, вход, тип подключения
  4х клеммные колодки
• Электрическое подключение, вход, функция
  Аналоговый вход

Условия эксплуатации

• Относительная влажность воздуха
  95 % (без образования конденсата)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон сигнала
  -1От 0 до 10 В, -2От 0 до 20 мА, -5 - 5 В, От 0 до 10 В, От 0 до 20 мА, 1 - 5 V, 4 - 20 mA
• Класс защиты
  IP20
