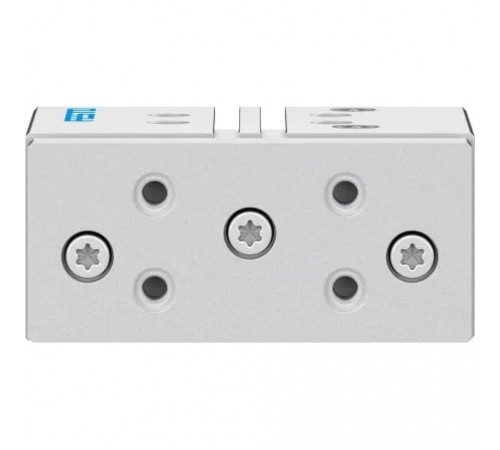

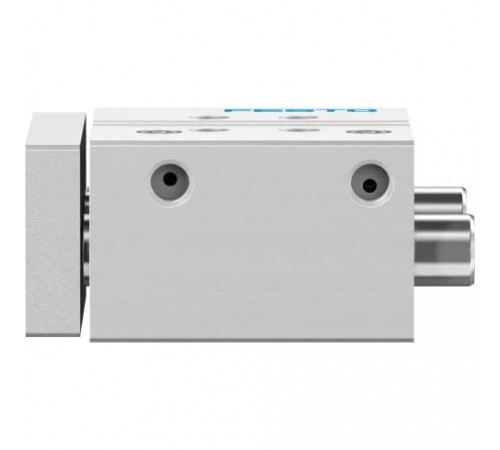

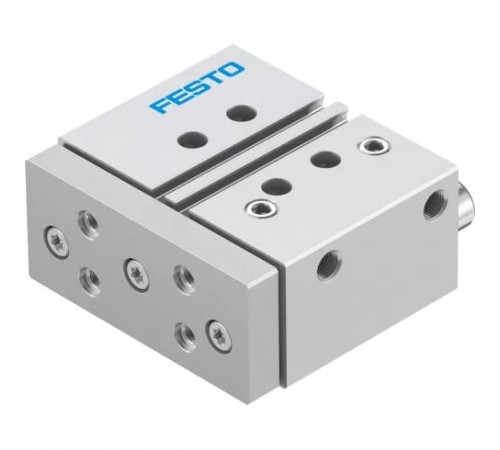

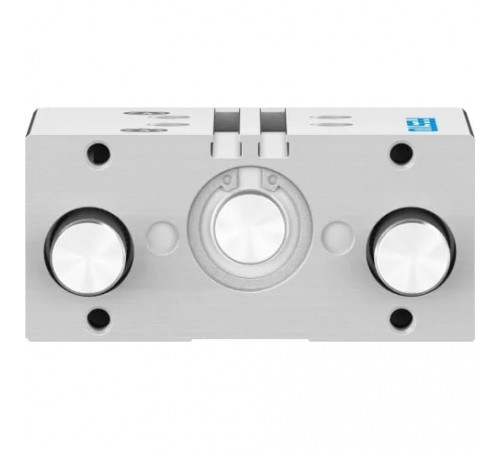

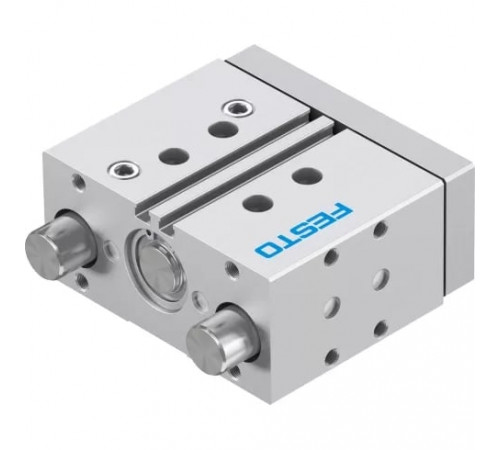

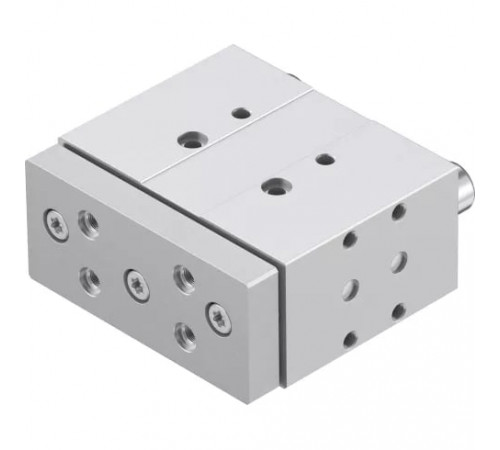

Пневмоцилиндр с направляющей Festo DFM-25-25-P-A-GF

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Максимальная полезная нагрузка в зависимости от хода при определ
  116 Н
• Максимальный допустимый момент нагрузки Мх как функция хода
  3,9 Нм
• Расстояние центра тяжести от нагрузки до траверсы
  50 мм
• Теоретическое усилие при 6 бар, обратный ход
  247 Н
• Теоретическое усилие при 6 бар, прямой ход
  295 Н
• Энергия удара в крайних положениях
  0,3 Нм

Массо-габаритные и монтажные характеристики

• Альтернативные соединения
  См. чертеж
• Вес
  1308 г
• Высота
  45,95 мм
• Длина
  99,9 мм
• Конец штока
  Противоповоротная платформа
• Перемещаемая масса
  669 г
• Тип конструкции
  Направляющая
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Ширина
  95 мм

Основные характеристики

• Артикул
  170848
• Наименование
  Пневмоцилиндр с направляющей
• Производитель
  Festo
• Серия товара
  DFM
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  25 мм
• Максимальная скорость
  0,8 м/с
• Направляющая
  Направляющая скольжения
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/8
• Расположение демпфирования
  Упругие кольца с двух сторон
• Режим работы привода
  Yoke
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Ход
  25 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1,5 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
