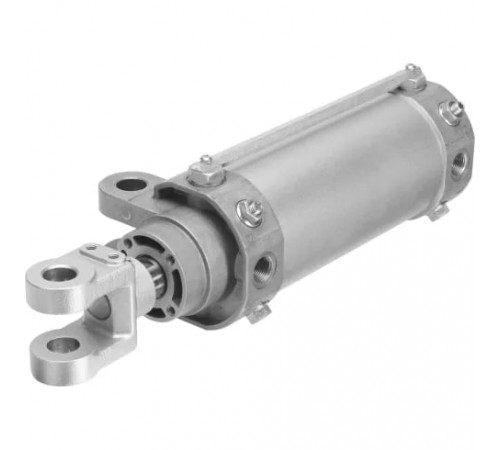

Пневмоцилиндр на шарнирах Festo DW-80-75-Y-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  2721 Н
• Теоретическое усилие при 6 бар, прямой ход
  3016 Н
• Энергия удара в крайних положениях
  1,8 Дж

Массо-габаритные и монтажные характеристики

• Альтернативные соединения
  См. чертеж
• Базовый вес на 0 мм хода
  4185 г
• Дополнительный вес на 10 мм хода
  65 г
• Дополнительный коэффициент массы на 10 мм хода
  39 г
• Конец штока
  Наружная резьба
• Перемещаемая масса при ходе 0 мм
  1651 г
• Резьба на штоке
  M20X1,5
• Тип конструкции
  Поршень, Шток с вилкообразной головкой, Качающееся крепление на передней крышке, Корпус цилиндра
• Тип крепления
  С качающимся креплением на передней крышке. С принадлежностями
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  R

Основные характеристики

• Артикул
  557910
• Наименование
  Пневмоцилиндр
• Производитель
  Festo
• Серия товара
  DW
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал колбы цилиндра
  Алюминий анодированный
• Материал крышки
  Алюминиевое литье под давление, Анодированный
• Материал скребка
  Бронза
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Материал шарнира штока
  Стальное литье, Закаленная сталь
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Пневматическое регулируемое
• Диаметр поршня
  80 мм
• Длина демпфирования
  30 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  3/8
• Расположение демпфирования
  Пневматическое демпфирование с обеих сторон
• Расстояние вилкообразной головки до поворотного крепежа
  28 мм
• Регулировка скорости
  Встроенный дроссель с обеих сторон
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Ход
  75 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
