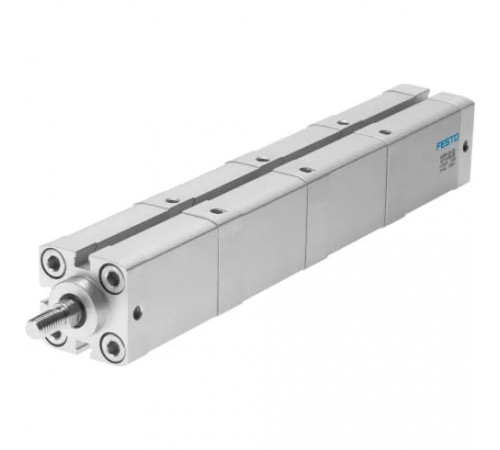

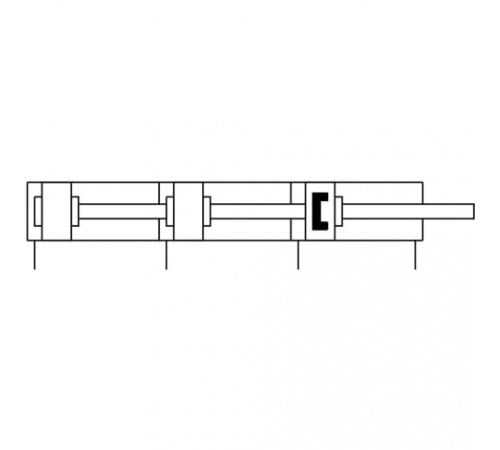

Пневмоцилиндр большого усилия Festo ADNH-25

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  247 Н
• Теоретическое усилие при 6 бар, прямой ход
  1036 Н

Массо-габаритные и монтажные характеристики

• Высота
  39,5 мм
• Длина
  88,5 мм
• Конец штока
  Наружная резьба
• Резьба на штоке
  M10X1,25
• Тип конструкции
  Поршень, Шток, Корпус из профиля
• Тип крепления
  С внутренней резьбой, С принадлежностями
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Ширина
  39,5 мм

Основные характеристики

• Артикул
  539691
• Группа
  ISO 21287
• Наименование
  Пневмоцилиндр
• Производитель
  Festo
• Серия товара
  ADNH
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминиевый сплав анодированный
• Материал крышки
  Алюминиевый сплав, Анодированный
• Материал уплотнения
  TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Варианты исполнения
  сертификат взрывозащиты (ATEX), Удлиненная наружная резьба штока, Шток со специальной резьбой, Удлиненный шток, Термостойкие уплотнения, макс. 120°C, табличка с лазерной гравировкой данных
• Демпфирование
  Нерегулируемое
• Диаметр поршня
  25 мм
• Минимальный ход
  1 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  M5
• Расположение демпфирования
  Упругие кольца с двух сторон
• Тип штока
  Односторонний
• Ход
  150 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  0,6 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая среда
  Сжатый воздух по ISO 8573
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +120 °C
