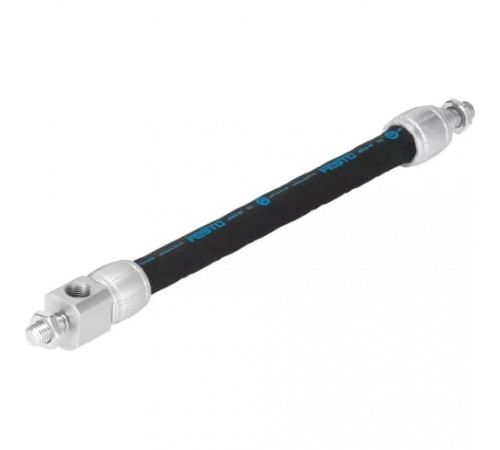

Пневматический мускул Festo DMSP-10

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Массо-габаритные и монтажные характеристики

• Высота
  22,6 мм
• Длина
  172 мм
• Размер
  10 мм
• Тип конструкции
  Сокращаемая мембрана
• Тип крепления
  С внутренней резьбой
• Тип резьбы
  G
• Ширина
  22,6 мм

Основные характеристики

• Артикул
  541403
• Наименование
  Пневматический мускул
• Производитель
  Festo
• Серия товара
  DMSP
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал гайки
  Гальванизированная сталь
• Материал мембраны
  AR, CR (Хлоропреновый каучук)
• Материал фланца
  Алюминиевый сплав, нейтральное анодирование

Технические характеристики

• Дополнительный вес на 1 м хода
  94 г
• Допустимая непараллельность
  <= 2 мм, т. к. номинальная длина 400 мм, ± 0,5% для длины хода до 400 мм
• Допустимая угловая погрешность
  <= 1 °
• Максимальная свободно подвешенная дополнительная нагрузка
  30 кг
• Максимальное начальное напряжение
  3% от номинальной длины
• Максимальное сокращение
  25% от номинальной длины
• Номинальная длина
  От 40 до 9000 мм
• Присоединение
  1/8
• Теоретическая мускульная энергия при максимальном рабочем давлен
  630 Н
• Теоретическое усилие при 6 бар
  480 Н
• Точность повторения
  <= 1% номинальной длины, циклич.
• Увеличение диаметра при максимальном сокращении
  24 мм
• Ход
  2250 мм

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +60 °C
