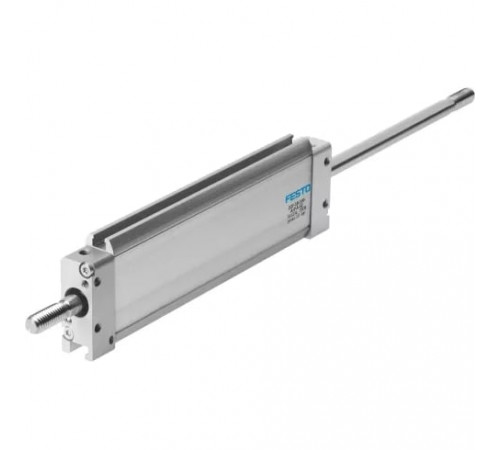

Плоский пневмоцилиндр Festo DZF-18-A-P-A-S2

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Внутренняя резьба
• Теоретическое усилие при 6 бар, обратный ход
  123 Н
• Теоретическое усилие при 6 бар, прямой ход
  123 Н

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  107 г
• Высота
  47 мм
• Длина
  89 мм
• Дополнительный вес на 10 мм хода
  13 г
• Дополнительный коэффициент массы на 10 мм хода
  4 г
• Конец штока
  Наружная резьба
• Перемещаемая масса при ходе 0 мм
  24 г
• Резьба на штоке
  M8
• Тип конструкции
  Поршень, Шток
• Тип крепления
  Опция, С внутренней резьбой, С принадлежностями
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Ширина
  16 мм

Основные характеристики

• Артикул
  161234
• Наименование
  Плоский пневмоцилиндр
• Производитель
  Festo
• Серия товара
  DZF
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминий гладкое анодирование
• Материал крышки
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Варианты исполнения
  Двусторонний шток
• Демпфирование
  Нерегулируемое
• Диаметр поршня
  18 мм
• Защита от скручивания/направляющая
  Овальный поршень
• Конфигурируемый ход
  От 1 до 200 мм
• Максимальное угловое отклонение штока
  1,2 °
• Максимальный момент защиты от поворота
  0,2 Нм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  M5
• Расположение демпфирования
  Упругие кольца с двух сторон
• Тип действия
  Двустороннее
• Тип штока
  Двусторонний

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
