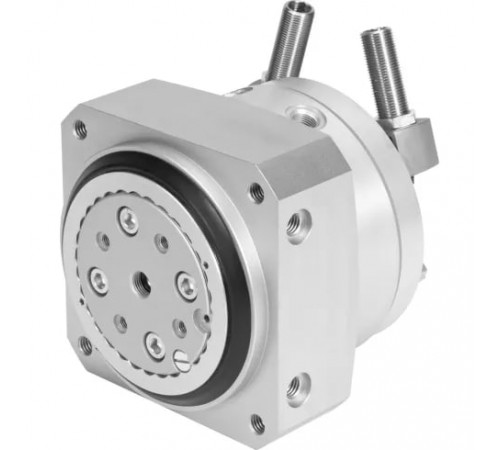

Неполноповоротный привод Festo DSM-63-270-P1-HD-A-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Внутренняя резьба

Массо-габаритные и монтажные характеристики

• Вес
  6600 г
• Высота
  187,1 мм
• Длина
  185,5 мм
• Конец штока
  Наружная резьба
• Размер
  63 мм
• Тип конструкции
  Поворотная лопасть
• Тип присоединения на выходе
  Внутренняя резьба
• Тип резьбы
  G
• Ширина
  152 мм

Основные характеристики

• Артикул
  1369121
• Наименование
  Неполноповоротный привод
• Производитель
  Festo
• Серия товара
  DSM
• Тип оборудования
  Привод

Особенности материалов

• Материал вала привода
  Сталь, Никелирование
• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  TPE-U (PU) (Термопластичный полиуретан)

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диапазон настройки угла поворота
  От 0 до 240 °
• Допустимый момент инерции
  0,45 кг/м²
• Максимальная частота переключения при 6 бар
  1 Гц
• Максимальное аксиальное усилие
  1300 Н
• Максимальное радиальное усилие
  1600 Н
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/4
• Расположение демпфирования
  Упругие кольца с двух сторон, с жестким упором
• Теоретический момент при 6 бар
  40 Нм
• Точная настройка
  -6 °
• Угол демпфирования
  6 °
• Угол поворота
  240 °

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  2 бар
• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
