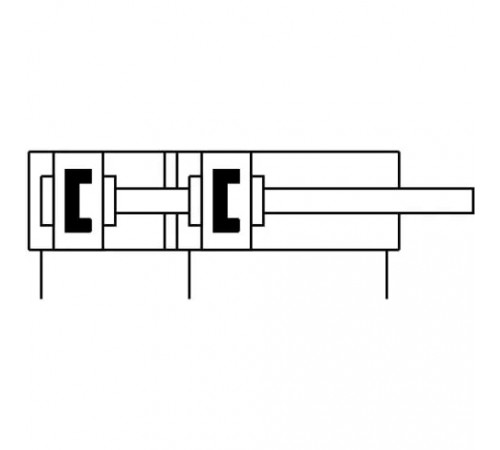

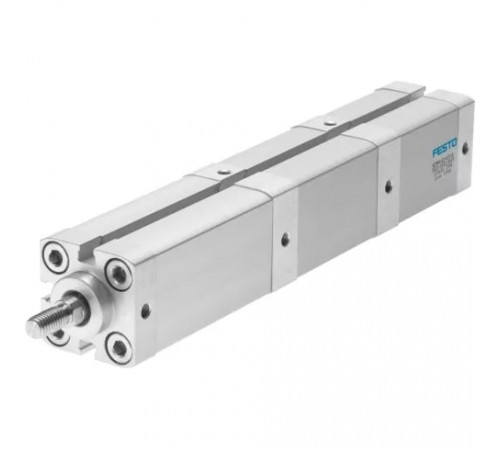

Многопозиционный пневмоцилиндр Festo ADNM-100

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  4417 Н
• Теоретическое усилие при 6 бар, прямой ход
  4712 Н

Массо-габаритные и монтажные характеристики

• Конец штока
  Внутренняя резьба
• Резьба на штоке
  M16
• Тип конструкции
  Поршень, Шток, Корпус из профиля
• Тип крепления
  С внутренней резьбой, С принадлежностями
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G

Основные характеристики

• Артикул
  539698
• Группа
  ISO 21287
• Наименование
  Многопозиционный пневмоцилиндр
• Производитель
  Festo
• Серия товара
  ADNM
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминиевый сплав анодированный
• Материал крышки
  Алюминиевый сплав, Анодированный
• Материал уплотнения
  TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Варианты исполнения
  сертификат взрывозащиты (ATEX), Удлиненная наружная резьба штока, Шток со специальной резьбой, Удлиненный шток, Термостойкие уплотнения, макс. 120°C, табличка с лазерной гравировкой данных
• Возможный ход для крайней позиции
  От 1 до 2000 мм
• Возможный ход для промежуточной позиции
  От 1 до 400 мм
• Демпфирование
  Нерегулируемое
• Диаметр поршня
  100 мм
• Максимальное количество промежуточных позиций
  5
• Максимальный суммарный ход из всех индивидуальных
  2000 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/8
• Расположение демпфирования
  Упругие кольца с двух сторон

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
