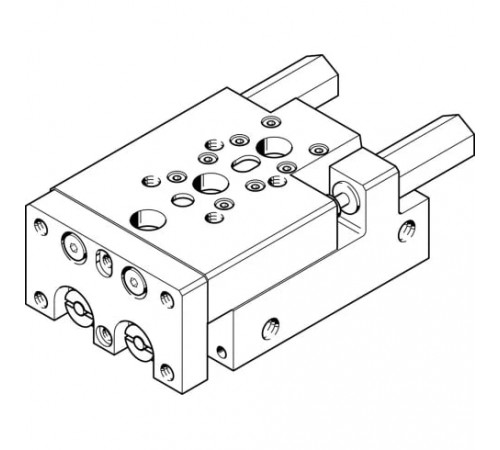

Мини-суппорт Festo SLT-10-30-A-CC-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Со сквозным отверстием
• Теоретическое усилие при 6 бар, обратный ход
  79 Н
• Теоретическое усилие при 6 бар, прямой ход
  94 Н
• Энергия удара в крайних положениях
  1 Нм

Массо-габаритные и монтажные характеристики

• Альтернативные соединения
  См. чертеж
• Вес
  288 г
• Конец штока
  Направляющая плита
• Перемещаемая масса
  334 г
• Тип конструкции
  Yoke - кинематика
• Тип присоединения на выходе
  Внутренняя резьба
• Тип резьбы
  M

Основные характеристики

• Артикул
  197891
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  SLT
• Тип оборудования
  Мини-суппорт

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Амортизатор
• Диаметр поршня
  10 мм
• Диапазон настройки крайних положений/хода
  4 мм
• Длина демпфирования
  5 мм
• Максимальное усилие Fy
  390 Н
• Максимальное усилие Fz
  390 Н
• Максимальный момент Mx
  2,5 Нм
• Максимальный момент My
  2,5 Нм
• Максимальный момент Mz
  1,4 Нм
• Направляющая
  Шариковая направляющая
• Определение позиции
  При помощи датчиков положения
• Присоединение
  M5
• Расположение демпфирования
  С двух сторон
• Режим работы привода
  Yoke
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Точность повторения
  0,02 мм
• Ход
  30 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -20 °C до +60 °C
