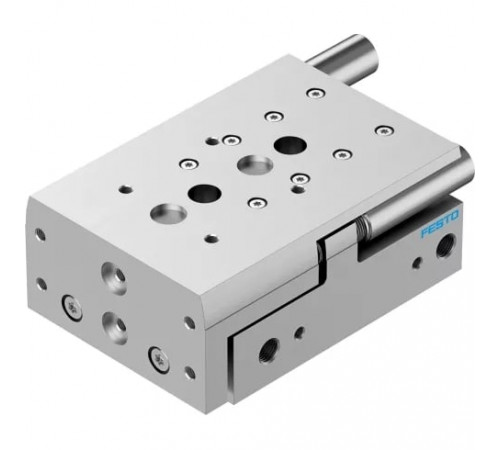

Мини-суппорт Festo DGST-20-50-PA

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  317 Н
• Теоретическое усилие при 6 бар, прямой ход
  377 Н
• Энергия удара в крайних положениях
  0,35 Нм

Массо-габаритные и монтажные характеристики

• Вес
  1341 г
• Конец штока
  Направляющая плита
• Перемещаемая масса
  621 г
• Тип конструкции
  Yoke - кинематика
• Тип присоединения на выходе
  Внутренняя резьба
• Тип резьбы
  G

Основные характеристики

• Артикул
  8085143
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  DGST
• Тип оборудования
  Мини-суппорт

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  Алюминиевый сплав
• Материал направляющей
  POM (Полиформальдегид), TPE-E (Термопластичный сополиэфир), Легированная сталь
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  20 мм
• Длина демпфирования
  1,2 мм
• Максимальная скорость
  0,8 м/с
• Максимальное усилие Fy
  1080 Н
• Максимальное усилие Fz
  1080 Н
• Максимальный момент Mx
  9 Нм
• Максимальный момент My
  10 Нм
• Максимальный момент Mz
  10 Нм
• Направляющая
  Шариковая направляющая
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/8
• Расположение демпфирования
  Упругие кольца с двух сторон
• Режим работы привода
  Yoke
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Точность повторения
  <= 0,3 мм
• Ход
  50 мм

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
