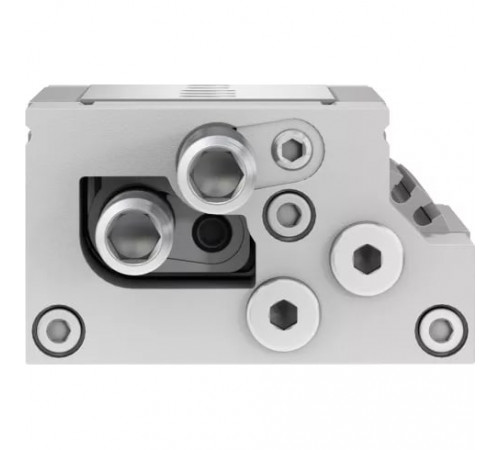

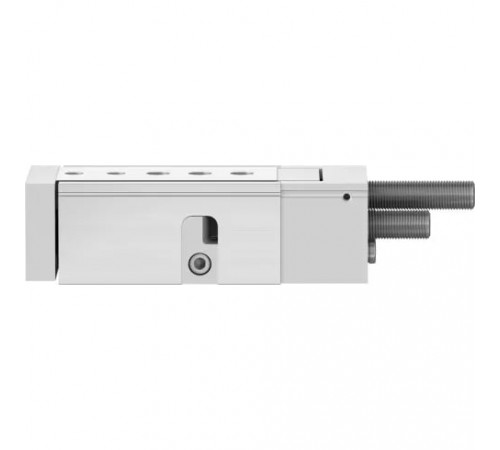

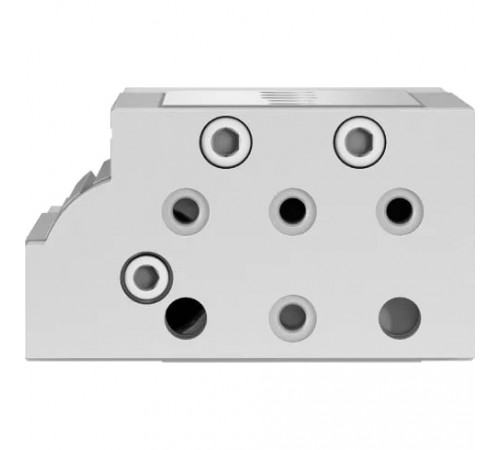

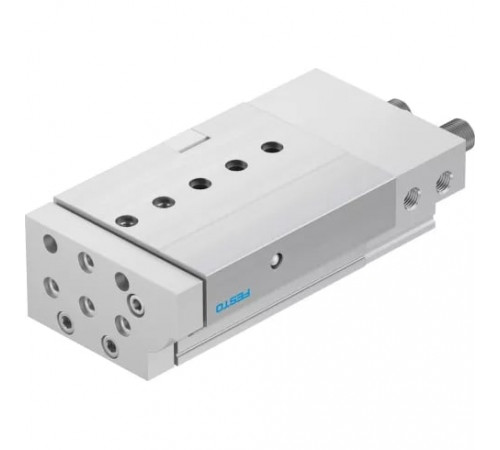

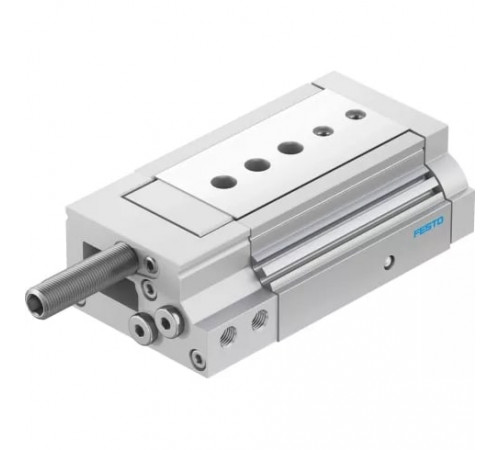

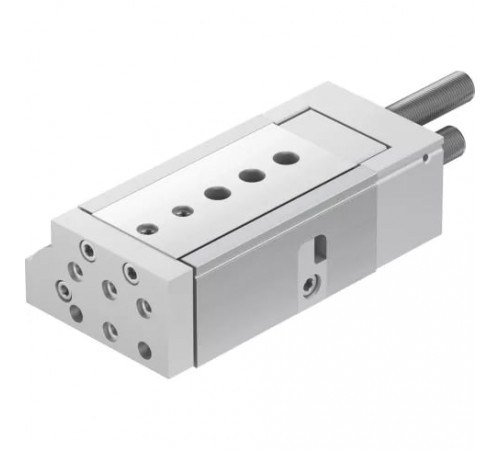

Мини-суппорт Festo DGSL-N-25-30-P1A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Со сквозным отверстием
• Теоретическое усилие при 6 бар, обратный ход
  415 Н
• Теоретическое усилие при 6 бар, прямой ход
  483 Н
• Энергия удара в крайних положениях
  0,25 Нм

Массо-габаритные и монтажные характеристики

• Альтернативные соединения
  См. чертеж
• Вес
  3032 г
• Высота
  63,8 мм
• Длина
  227,9 мм
• Конец штока
  Направляющая плита
• Перемещаемая масса
  1115 г
• Тип конструкции
  Yoke - кинематика
• Тип присоединения на выходе
  Внутренняя резьба
• Тип резьбы
  NPT
• Ширина
  104 мм

Основные характеристики

• Артикул
  566333
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  DGSL
• Тип оборудования
  Мини-суппорт

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  32 мм
• Длина демпфирования
  4,8 мм
• Максимальная скорость
  0,8 м/с
• Максимальное усилие Fy
  4205 Н
• Максимальное усилие Fz
  4205 Н
• Максимальный момент Mx
  100 Нм
• Максимальный момент My
  60 Нм
• Максимальный момент Mz
  60 Нм
• Направляющая
  Шариковая направляющая
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/8
• Расположение демпфирования
  Упругие кольца с двух сторон, с жестким упором
• Регулируемая зона конечного положения, ход вперед
  55 мм
• Регулируемая зона конечного положения, ход назад
  49 мм
• Режим работы привода
  Yoke
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Точность повторения
  ±0,01 мм
• Ход
  30 мм

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От 0 °C до +60 °C
