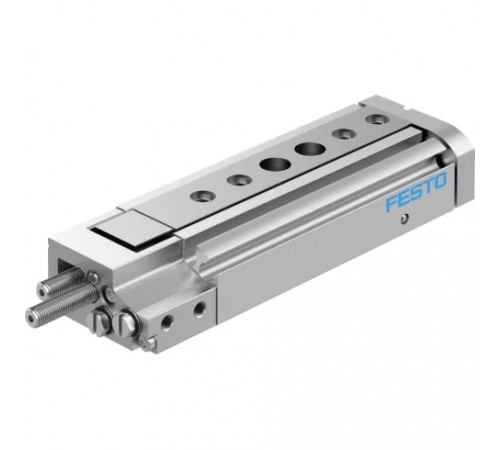

Мини-суппорт Festo DGSL-4-30-PA

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Со сквозным отверстием
• Теоретическое усилие при 6 бар, обратный ход
  13 Н
• Теоретическое усилие при 6 бар, прямой ход
  17 Н
• Энергия удара в крайних положениях
  0,015 Нм

Массо-габаритные и монтажные характеристики

• Альтернативные соединения
  См. чертеж
• Вес
  108 г
• Конец штока
  Направляющая плита
• Перемещаемая масса
  38 г
• Тип конструкции
  Yoke - кинематика
• Тип присоединения на выходе
  Внутренняя резьба
• Тип резьбы
  M

Основные характеристики

• Артикул
  543912
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  DGSL
• Тип оборудования
  Мини-суппорт

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  6 мм
• Длина демпфирования
  0,9 мм
• Максимальная скорость
  0,5 м/с
• Максимальное усилие Fy
  387 Н
• Максимальное усилие Fz
  387 Н
• Максимальный момент Mx
  2 Нм
• Максимальный момент My
  2 Нм
• Максимальный момент Mz
  2 Нм
• Направляющая
  Шариковая направляющая
• Определение позиции
  При помощи датчиков положения
• Присоединение
  M3
• Расположение демпфирования
  Упругие кольца с двух сторон
• Регулируемая зона конечного положения, ход вперед
  25,5 мм
• Регулируемая зона конечного положения, ход назад
  13,5 мм
• Режим работы привода
  Yoke
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Точность повторения
  0,3 мм
• Ход
  30 мм

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  2,5 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От 0 °C до +60 °C
