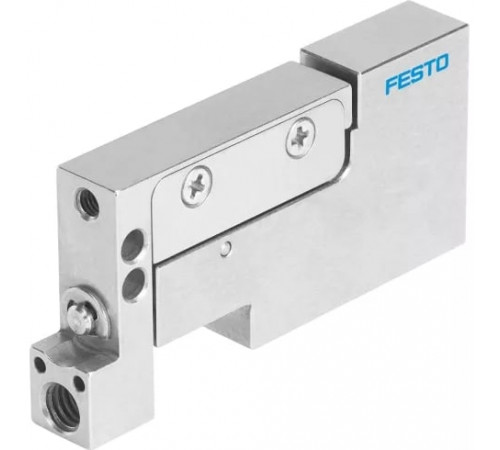

Мини-суппорт Festo DGSC-6-10-P-P

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  С внутренней резьбой и шпонкой
• Теоретическое усилие при 6 бар, обратный ход
  12,7 Н
• Теоретическое усилие при 6 бар, прямой ход
  17 Н

Массо-габаритные и монтажные характеристики

• Вес
  52 г
• Конец штока
  Направляющая плита
• Перемещаемая масса
  17 г
• Тип конструкции
  Yoke - кинематика
• Тип присоединения на выходе
  Внутренняя резьба
• Тип резьбы
  M

Основные характеристики

• Артикул
  569792
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  DGSC
• Тип оборудования
  Мини-суппорт

Особенности материалов

• Материал корпуса
  Нержавеющая легированная сталь
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  6 мм
• Максимальное усилие Fy
  20 Н
• Максимальное усилие Fz
  20 Н
• Максимальный момент Mx
  0,3 Нм
• Максимальный момент My
  0,4 Нм
• Максимальный момент Mz
  0,4 Нм
• Направляющая
  Шариковая направляющая
• Определение позиции
  Отсутствует
• Присоединение
  M3
• Расположение демпфирования
  Упругие кольца с двух сторон
• Режим работы привода
  Yoke
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Точность повторения
  0,2 мм
• Ход
  10 мм

Условия эксплуатации

• Максимальное рабочее давление
  6 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C
