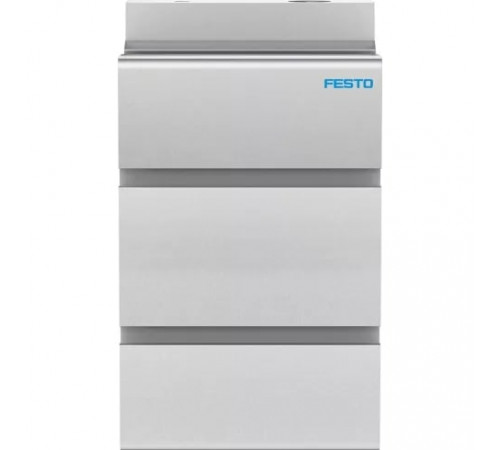

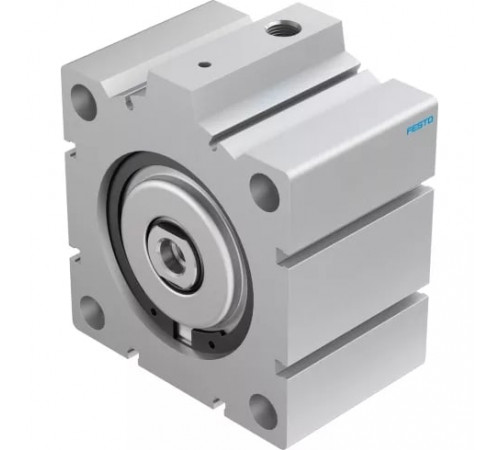

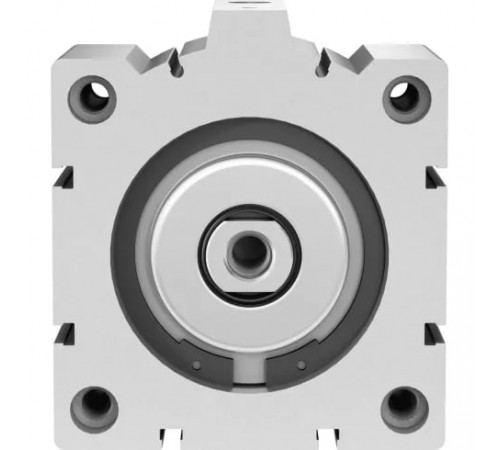

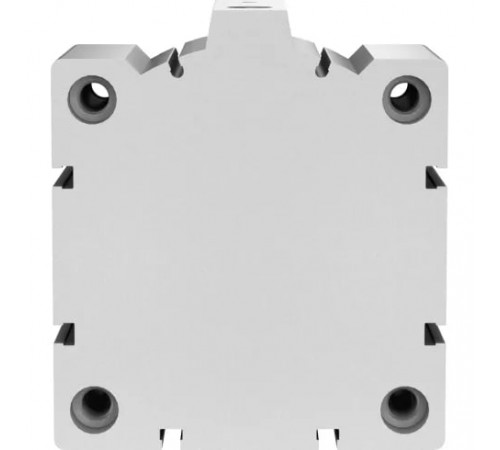

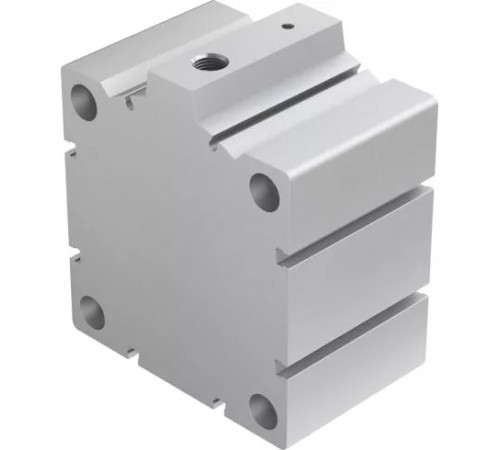

Короткоходовой пневмоцилиндр Festo AEVC-100-25-I-P

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Наружная резьба
• Теоретическое усилие при 6 бар, прямой ход
  4495 Н

Массо-габаритные и монтажные характеристики

• Вес
  3500 г
• Высота
  125,9 мм
• Длина
  75 мм
• Конец штока
  Внутренняя резьба
• Монтажные отверстия
  Соответствуют VDMA 24 562
• Перемещаемая масса
  739 г
• Резьба на штоке
  M12
• Тип конструкции
  Поршень; Шток
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Ширина
  112,2 мм

Основные характеристики

• Артикул
  188327
• Группа
  ISO 6431
• Наименование
  Короткоходовый пневмоцилиндр
• Производитель
  Festo
• Серия товара
  AEVC
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминиевый сплав анодированный
• Материал крышки
  Анодированный алюминий
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  100 мм
• Определение позиции
  Отсутствует
• Присоединение
  1/4
• Расположение демпфирования
  Упругие кольца с двух сторон

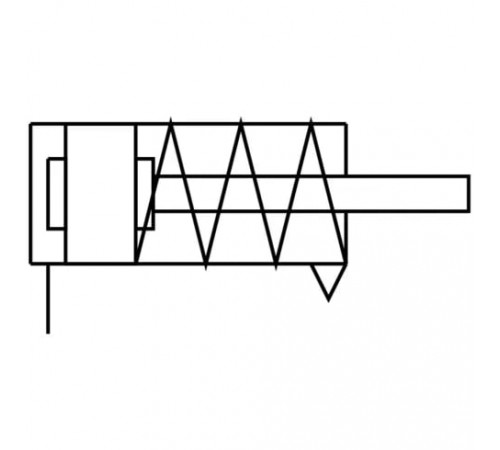

• Тип действия
  Односторонний
• Тип штока
  Односторонний
• Усилие возвратной пружины, втягивание
  140 Н
• Ход
  25 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
