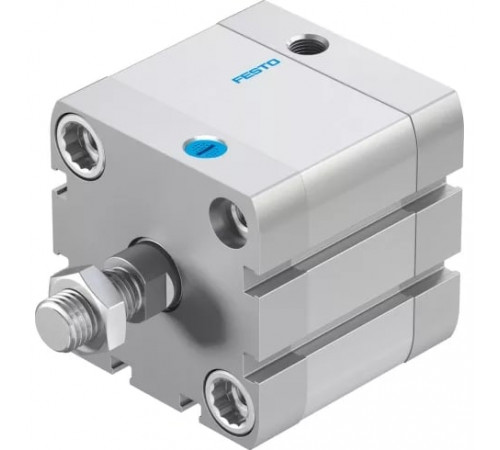

Компактный пневмоцилиндр Festo AEN-50

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Внутренняя резьба
• Теоретическое усилие при 6 бар, обратный ход
  945 Н
• Теоретическое усилие при 6 бар, прямой ход
  1065 Н
• Энергия удара в крайних положениях
  0,18 Дж

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  540 г
• Дополнительный вес на 10 мм хода
  51 г
• Дополнительный коэффициент массы на 10 мм хода
  16 г
• Конец штока
  Наружная резьба
• Перемещаемая масса при ходе 0 мм
  140 г
• Резьба на штоке
  M12X1,25
• Тип конструкции
  Поршень; Шток; Корпус из профиля
• Тип крепления
  Опция; Со сквозным отверстием; С внутренней резьбой; С принадлежностями
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G

Основные характеристики

• Артикул
  536420
• Группа
  ISO 21287
• Наименование
  Компактный пневмоцилиндр
• Производитель
  Festo
• Серия товара
  AEN
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминий гладкое анодирование
• Материал крышки
  Анодированный алюминий
• Материал штока
  Легированная сталь

Технические характеристики

• Варианты исполнения
  Улучшенные характеристики перемещения; Удлиненная наружная резьба штока; Шток со специальной резьбой; Удлиненный шток; С защитой от проворота; Термостойкие уплотнения, макс. 120°C; Табличка с лазерной гравировкой данных; Тянущий; Односторонний шток
• Демпфирование
  Нерегулируемое
• Диаметр поршня
  50 мм
• Конфигурируемый ход
  От 1 до 25 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/8
• Расположение возвратной пружины
  Передняя возвратная пружина
• Тип действия
  Односторонний
• Тип штока
  Односторонний

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  0,6 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +120 °C
