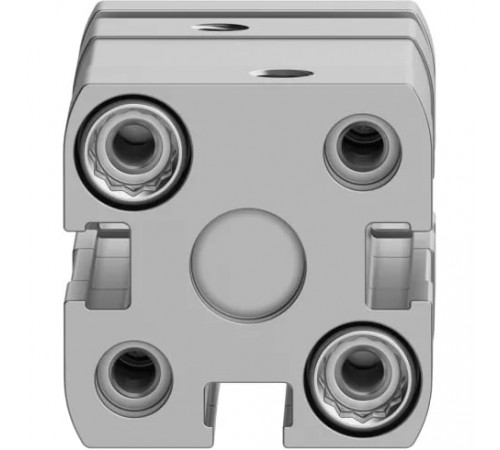

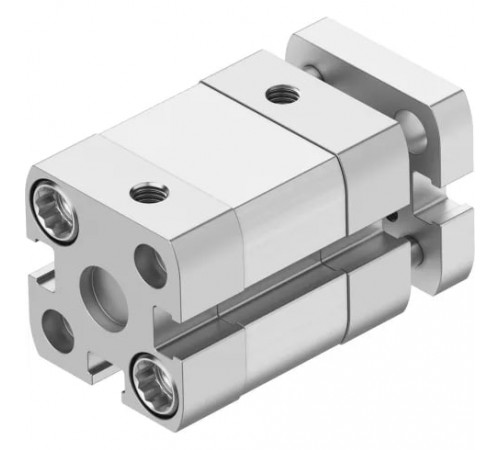

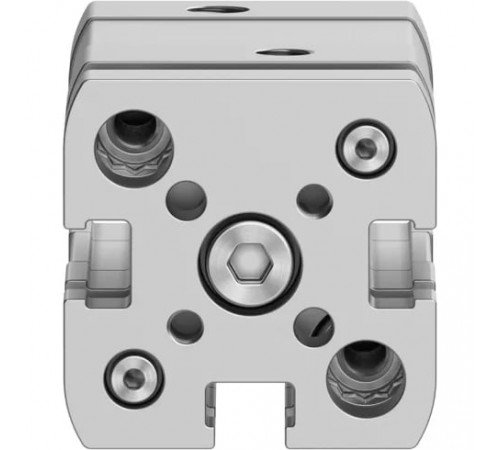

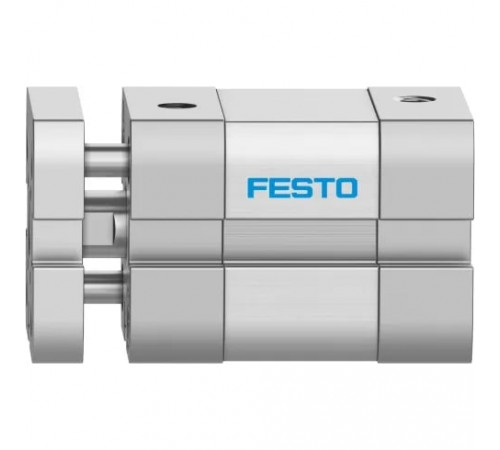

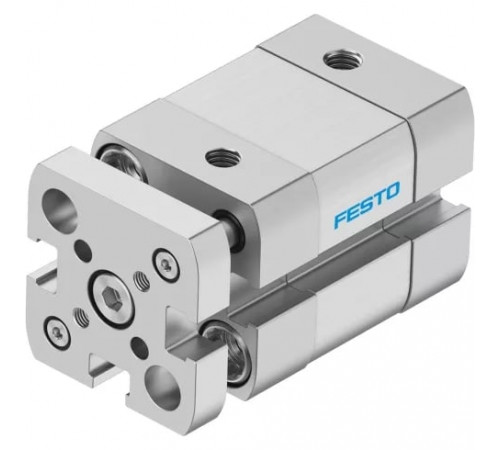

Компактный пневмоцилиндр Festo ADNGF-16

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  90 Н
• Теоретическое усилие при 6 бар, прямой ход
  121 Н
• Энергия удара в крайних положениях
  0,15 Дж

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  93 г
• Высота
  29 мм
• Длина
  46 мм
• Дополнительный вес на 10 мм хода
  16 г
• Дополнительный коэффициент массы на 10 мм хода
  6 г
• Конец штока
  Противоповоротная платформа
• Перемещаемая масса при ходе 0 мм
  29 г
• Тип конструкции
  Поршень; Шток; Корпус из профиля
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Ширина
  29 мм

Основные характеристики

• Артикул
  537124
• Группа
  ISO 21287
• Наименование
  Компактный пневмоцилиндр
• Производитель
  Festo
• Серия товара
  ADNGF
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминий
• Материал крышки
  Анодированный алюминий
• Материал уплотнения
  TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Варианты исполнения
  Сертификат взрывозащиты (ATEX); Двусторонний шток; Термостойкие уплотнения, макс. 120°C; Табличка с лазерной гравировкой данных
• Демпфирование
  Нерегулируемое
• Диаметр поршня
  16 мм
• Защита от скручивания/направляющая
  Направляющий стержень с хомутом
• Конфигурируемый ход
  От 1 до 200 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  M5
• Тип действия
  Двустороннее
• Тип штока
  Односторонний

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -20°C ≤ Ta ≤ +60°C
• Взрывозащита типа (Газ)
  c T4
• Взрывозащита типа (Пыль)
  c 120°C
• Категория ATEX (Газ)
  II 2G
• Категория ATEX (Пыль)
  II 2D
• Максимальное рабочее давление
  10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая температура
  От -20 до +80 °C
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +120 °C
