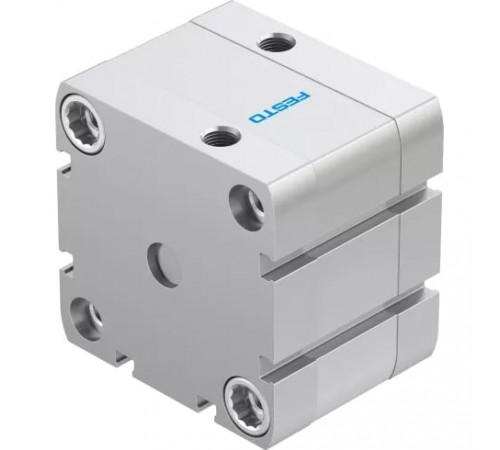

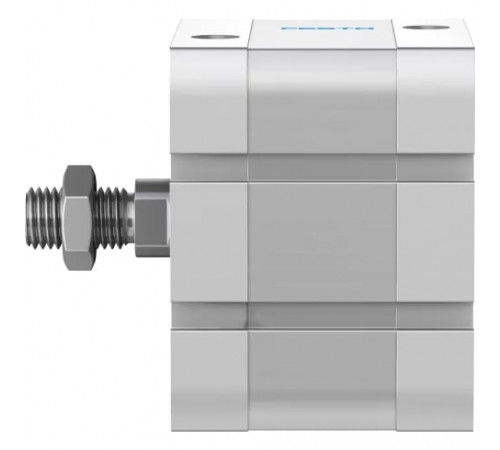

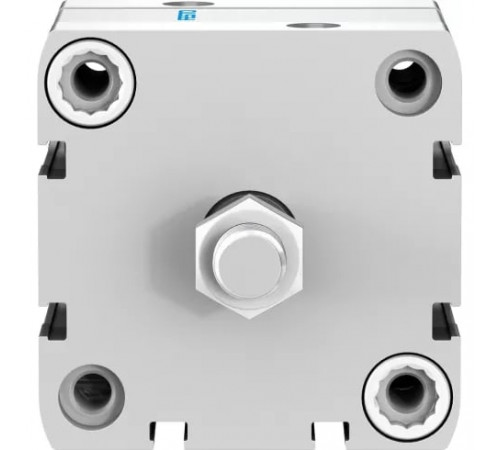

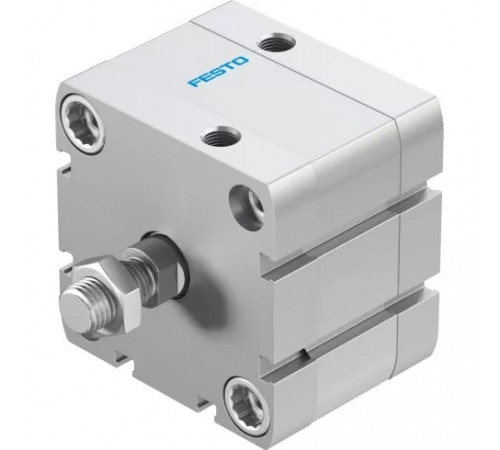

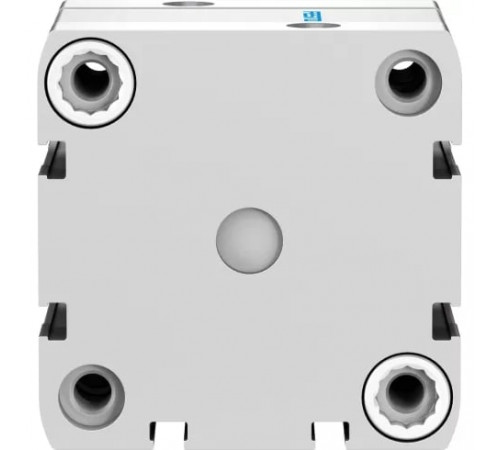

Компактный пневмоцилиндр Festo ADN-63-10-A-PPS-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Внутренняя резьба
• Теоретическое усилие при 6 бар, обратный ход
  1750 Н
• Теоретическое усилие при 6 бар, прямой ход
  1870 Н
• Энергия удара в крайних положениях
  4,8 Дж

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  722 г
• Дополнительный вес на 10 мм хода
  59 г
• Дополнительный коэффициент массы на 10 мм хода
  16 г
• Конец штока
  Наружная резьба
• Перемещаемая масса при ходе 0 мм
  180 г
• Резьба на штоке
  M12X1,25
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G

Основные характеристики

• Артикул
  572709
• Группа
  ISO 21287
• Наименование
  Компактный пневмоцилиндр
• Производитель
  Festo
• Серия товара
  ADN
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминий
• Материал крышки
  Анодированный алюминий
• Материал уплотнения
  TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Самонастраивающееся
• Диаметр поршня
  63 мм
• Длина демпфирования
  7 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  1/8
• Расположение демпфирования
  Пневматическое демпфирование в конце хода
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Ход
  10 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая температура
  От -20 до +80 °C
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
