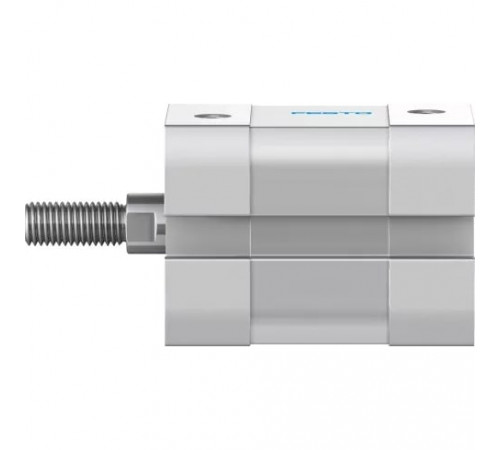

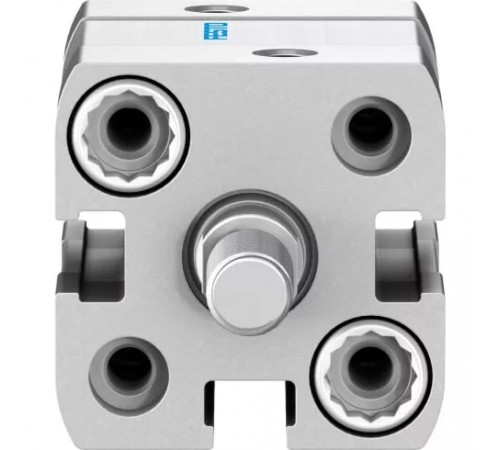

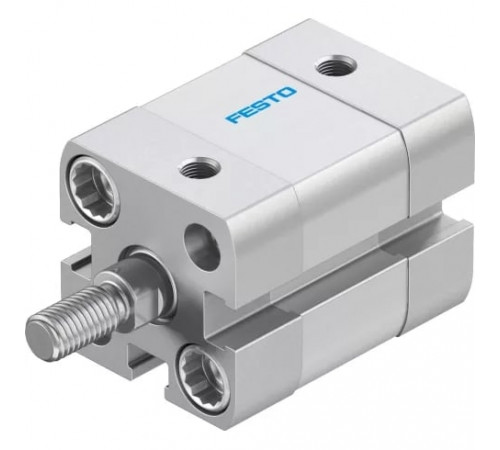

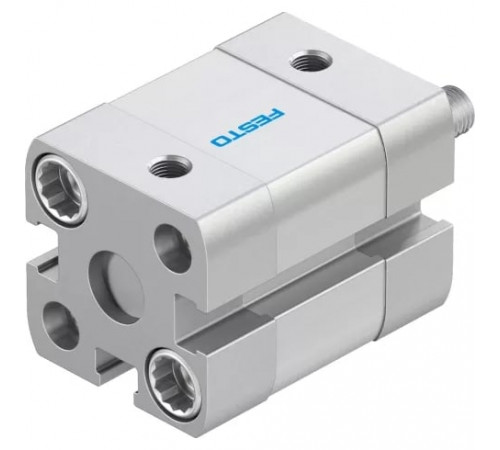

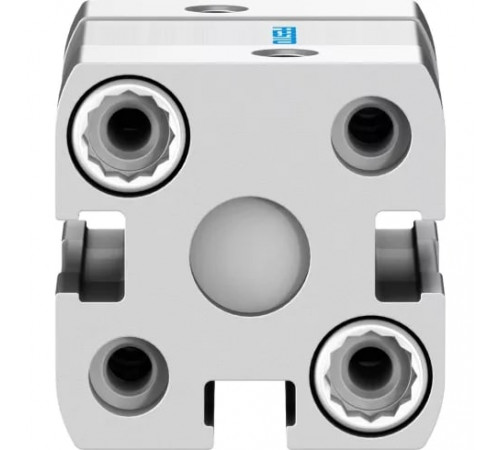

Компактный пневмоцилиндр Festo ADN-16-5-A-P-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух по ISO 8573-1:2010

Дополнительные характеристики

• Крепление к штоку
  Внутренняя резьба
• Теоретическое усилие при 6 бар, обратный ход
  90 Н
• Теоретическое усилие при 6 бар, прямой ход
  121 Н
• Энергия удара в крайних положениях
  0,15 Дж

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  79 г
• Высота
  29 мм
• Длина
  56,7 мм
• Дополнительный вес на 10 мм хода
  14 г
• Дополнительный коэффициент массы на 10 мм хода
  4 г
• Конец штока
  Наружная резьба
• Перемещаемая масса при ходе 0 мм
  15 г
• Резьба на штоке
  M6
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Ширина
  29 мм

Основные характеристики

• Артикул
  536219
• Группа
  ISO 21287
• Наименование
  Компактный пневмоцилиндр
• Производитель
  Festo
• Серия товара
  ADN
• Тип оборудования
  Пневмоцилиндр

Особенности материалов

• Материал корпуса
  Алюминий
• Материал крышки
  Анодированный алюминий
• Материал уплотнения
  TPE-U (PU) (Термопластичный полиуретан)
• Материал штока
  Легированная сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  16 мм
• Определение позиции
  При помощи датчиков положения
• Присоединение
  M5
• Расположение демпфирования
  Упругие кольца с двух сторон
• Тип действия
  Двустороннее
• Тип штока
  Односторонний
• Ход
  5 мм

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  1 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая температура
  От -20 до +80 °C
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
