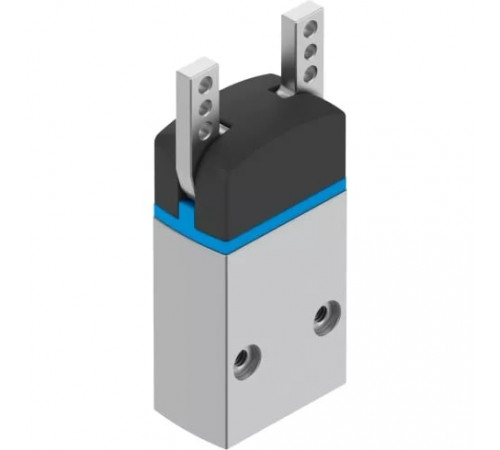

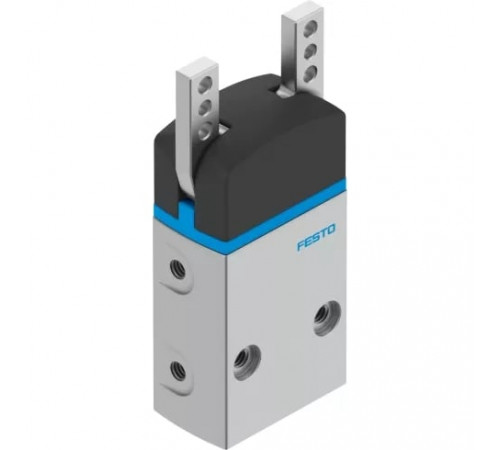

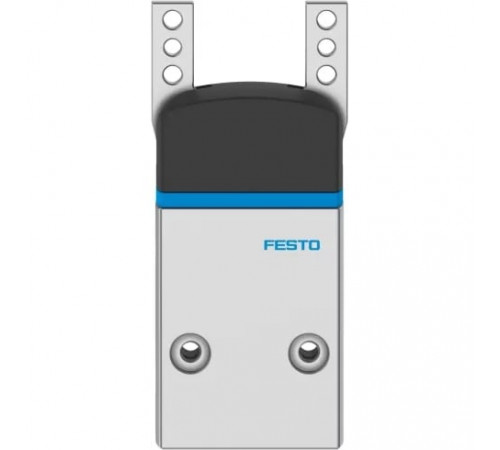

Захват угловой стандартный Festo DHWS-10-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  40 г
• Высота
  57,8 мм
• Длина
  24,8 мм
• Размер
  10
• Тип конструкции
  Рычаг
• Тип крепления
  Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой
• Ширина
  14 мм

Основные характеристики

• Артикул
  1310177
• Наименование
  Угловой захват
• Производитель
  Festo
• Серия товара
  DHWS

Особенности материалов

• Материал губок захвата
  Легированная сталь
• Материал закрывающей крышки
  PA (Полиамид)
• Материал корпуса
  Алюминиевый сплав анодированный

Технические характеристики

• Количество губок захватов
  2
• Максимальная точность повторения
  ≤ 0,2 мм
• Максимальная частота работы захвата
  <= 4 Гц
• Максимальное усилие на губку захвата Fz, статическое
  25 Н
• Максимальный момент на захвате Mx, статичный
  0,6 Нм
• Максимальный момент на захвате My, статичный
  0,6 Нм
• Максимальный момент на захвате Mz, статичный
  0,6 Нм
• Максимальный угол раскрытия
  40 °
• Массовый момент инерции
  0,03 кг·см²
• Минимальное время закрытия при 6 бар
  22 мс
• Минимальное время открытия при 6 бар
  10 мс
• Общее усилие при 6 бар, закрытие
  30 Нсм
• Общий момент захвата при 6 бар, открытие
  43 Нсм
• Определение позиции
  Для датчиков Холла.
• Присоединение 2
  M3
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  <= 0,04 мм
• Функция захвата
  Угол

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
