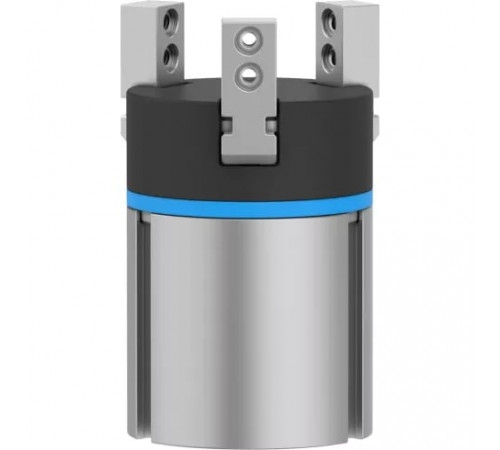

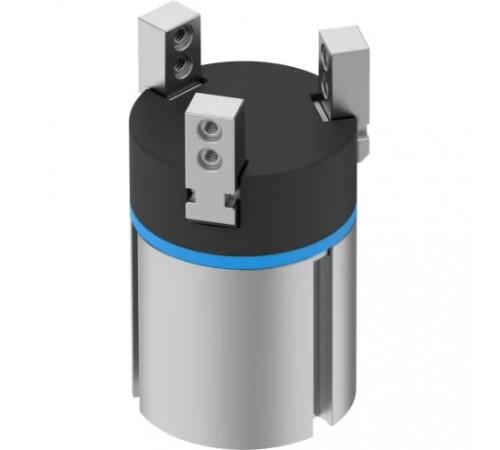

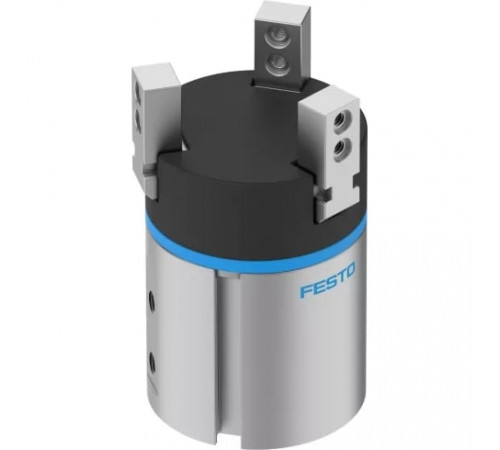

Захват трехточечный стандартный Festo DHDS-32-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  276 г
• Высота
  78 мм
• Длина
  48,4 мм
• Размер
  32
• Тип конструкции
  Рычаг, Последовательность перемещения по направляющей
• Тип крепления
  С внутренней резьбой и шпонкой
• Ширина
  47,6 мм

Основные характеристики

• Артикул
  1259493
• Наименование
  Трехточечный захват
• Производитель
  Festo
• Серия товара
  DHDS

Особенности материалов

• Материал губок захвата
  Легированная сталь, нержавеющая
• Материал закрывающей крышки
  PA (Полиамид)
• Материал корпуса
  Алюминиевый сплав анодированный

Технические характеристики

• Интервалы между смазкой направляющих
  10 Mio SP
• Количество губок захватов
  3
• Максимальная точность повторения
  ≤ 0,2 мм
• Максимальная частота работы захвата
  <= 4 Гц
• Максимальное усилие на губку захвата Fz, статическое
  150 Н
• Максимальный вес на внешний палец захвата
  150 г
• Максимальный люфт губок захвата Sz
  <= 0,02 мм
• Максимальный момент на захвате Mx, статичный
  9 Нм
• Максимальный момент на захвате My, статичный
  9 Нм
• Максимальный момент на захвате Mz, статичный
  9 Нм
• Максимальный угловой люфт захвата ax, ay
  ≤ 0,2 °
• Массовый момент инерции
  0,79 кг·см²
• Минимальное время закрытия при 6 бар
  51 мс
• Минимальное время открытия при 6 бар
  44 мс
• Общее усилие при 6 бар, закрытие
  345 Н
• Общий момент захвата при 6 бар, открытие
  405 Н
• Определение позиции
  Для герконов
• Присоединение 2
  M5
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  <= 0,04 мм
• Усилие захвата каждой губки при 6 бар, открытие
  135 Н
• Усилие захвата каждой губки при 6 бар, смыкание
  115 Н
• Функция захвата
  3-точечный
• Ход каждой губки захвата
  3,9 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
