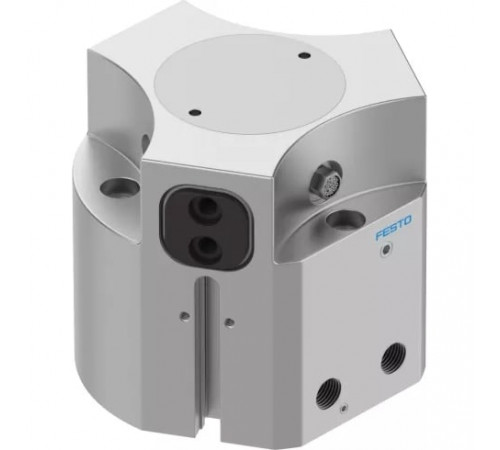

Захват трехточечный герметичный Festo HGDD-50-A-G2

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  1.495 г
• Размер
  50
• Тип конструкции
  Наклонная плоскость, Последовательность перемещения по направляющей
• Тип крепления
  Опция, С отверстием и шпонкой, С внутренней резьбой и шпонкой
• Тип резьбы
  G

Основные характеристики

• Артикул
  1163045
• Наименование
  Трехточечный захват
• Производитель
  Festo
• Серия товара
  HGDD

Особенности материалов

• Материал губок захвата
  Закаленная сталь
• Материал закрывающей крышки
  Легированная сталь, нержавеющая
• Материал корпуса
  Алюминиевый сплав анодированный

Технические характеристики

• Гарантированное усилие захвата
  На закрытие
• Интервалы между смазкой направляющих
  5 Mio SP
• Количество губок захватов
  3
• Максимальная точность повторения
  ≤ 0,2 мм
• Максимальная частота работы захвата
  <= 4 Гц
• Максимальное усилие на губку захвата Fz, статическое
  1.300 Н
• Максимальный вес на внешний палец захвата
  276 г
• Максимальный люфт губок захвата Sz
  ≤ 0,05 мм
• Максимальный момент на захвате Mx, статичный
  45 Нм
• Максимальный момент на захвате My, статичный
  30 Нм
• Максимальный момент на захвате Mz, статичный
  30 Нм
• Максимальный угловой люфт захвата ax, ay
  <= 0,1 °
• Массовый момент инерции
  15,07 кг·см²
• Минимальное время закрытия при 6 бар
  87 мс
• Минимальное время открытия при 6 бар
  111 мс
• Определение позиции
  Для герконов
• Пневматическое подключение, воздух обдува
  M5
• Присоединение 2
  1/8
• Рабочее давление, воздух обдува
  От 0 до 0,5 бар
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  <= 0,03 мм
• Функция захвата
  3-точечный
• Ход каждой губки захвата
  8 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP65
