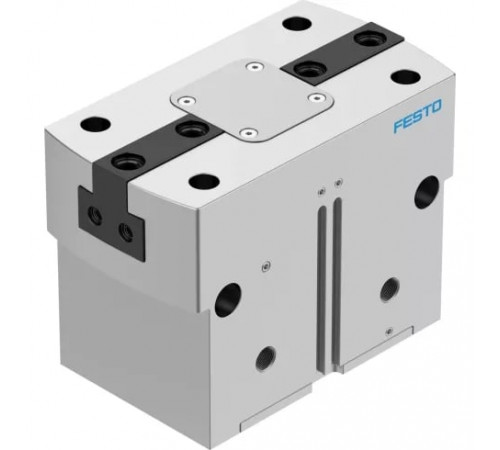

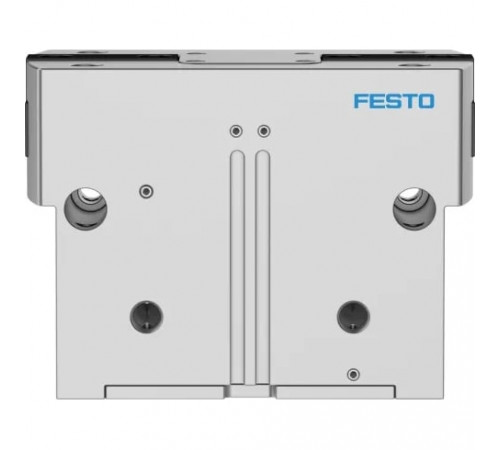

Захват параллельный с большим усилием Festo HGPT-80-A-B-G2

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  6.287 г
• Размер
  80
• Тип конструкции
  Наклонная плоскость, Последовательность перемещения по направляющей
• Тип крепления
  Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой, С отверстием и шпонкой, С внутренней резьбой и шпонкой
• Тип резьбы
  G

Основные характеристики

• Артикул
  560236
• Наименование
  Параллельный захват
• Производитель
  Festo
• Серия товара
  HGPT

Особенности материалов

• Материал губок захвата
  Закаленная сталь
• Материал закрывающей крышки
  Легированная сталь, нержавеющая
• Материал корпуса
  Алюминий анодированный

Технические характеристики

• Гарантированное усилие захвата
  На закрытие
• Интервалы между смазкой направляющих
  5 Mio SP
• Количество губок захватов
  2
• Максимальная точность повторения
  ≤ 0,2 мм
• Максимальная частота работы захвата
  <= 2 Гц
• Максимальное усилие на губку захвата Fz, статическое
  7.000 Н
• Максимальный вес на внешний палец захвата
  1.830 г
• Максимальный люфт губок захвата Sz
  <= 0,02 мм
• Максимальный момент на захвате Mx, статичный
  180 Нм
• Максимальный момент на захвате My, статичный
  220 Нм
• Максимальный момент на захвате Mz, статичный
  170 Нм
• Максимальный угловой люфт захвата ax, ay
  <= 0,1 °
• Массовый момент инерции
  238,336 кг·см²
• Минимальное время закрытия при 6 бар
  176 мс
• Минимальное время открытия при 6 бар
  379 мс
• Определение позиции
  Для герконов
• Пневматическое подключение, воздух обдува
  M5
• Присоединение 2
  1/4
• Рабочее давление, воздух обдува
  От 0 до 0,5 бар
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  ≤ 0,05 мм
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  25 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
