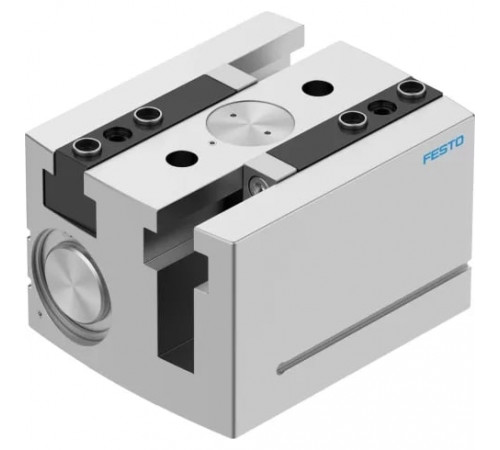

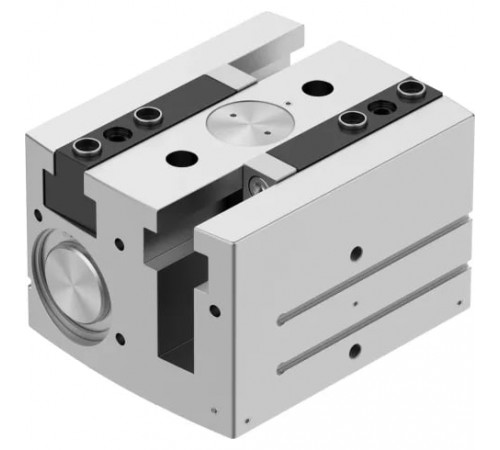

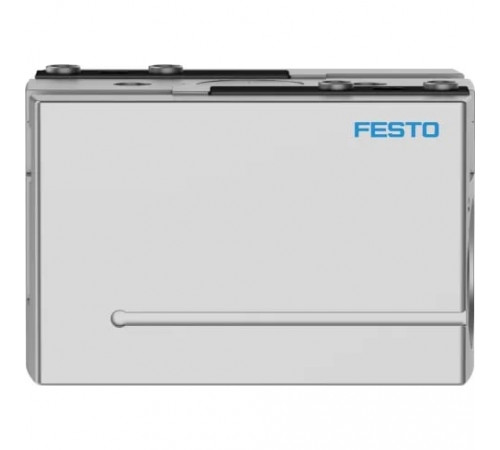

Захват параллельный с большим ходом Festo HGPL-63-60-A-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  10460 г
• Высота
  174,2 мм
• Длина
  190,8 мм
• Размер
  63
• Тип конструкции
  двойной поршень, Направляющая, Золотниковый, Т-образный, Рейка и шестерня
• Тип крепления
  Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой
• Тип резьбы
  G
• Ширина
  154 мм

Основные характеристики

• Артикул
  3361492
• Наименование
  Параллельный захват
• Производитель
  Festo
• Серия товара
  HGPL

Особенности материалов

• Материал губок захвата
  Закаленная сталь
• Материал корпуса
  Алюминий гладкое анодирование

Технические характеристики

• Интервалы между смазкой направляющих
  5 Mio SP
• Количество губок захватов
  2
• Максимальная точность повторения
  < 0,2 мм
• Максимальная частота работы захвата
  < 1 гц
• Максимальное усилие на губку захвата Fz, статическое
  9.000 Н
• Максимальный вес на внешний палец захвата
  940 г
• Максимальный люфт губок захвата Sz
  < 0,05 мм
• Максимальный момент на захвате Mx, статичный
  300 Нм
• Максимальный момент на захвате My, статичный
  200 Нм
• Максимальный момент на захвате Mz, статичный
  250 Нм
• Максимальный угловой люфт захвата ax, ay
  < 0,2 °
• Массовый момент инерции
  470,07 кг·см²
• Минимальное время закрытия при 6 бар
  330 мс
• Минимальное время открытия при 6 бар
  410 мс
• Общее усилие при 6 бар, закрытие
  2.742 Н
• Общий момент захвата при 6 бар, открытие
  2.466 Н
• Определение позиции
  Для герконов
• Присоединение 2
  1/8
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  < 0,03 мм
• Усилие захвата каждой губки при 6 бар, открытие
  1.233 Н
• Усилие захвата каждой губки при 6 бар, смыкание
  1.371 Н
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  60 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
