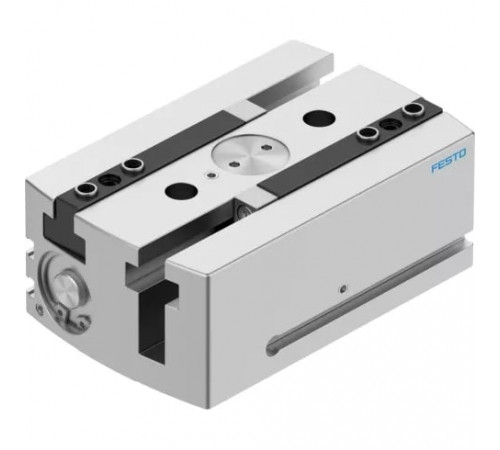

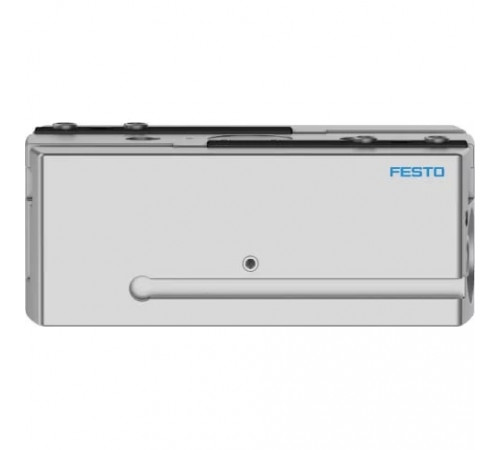

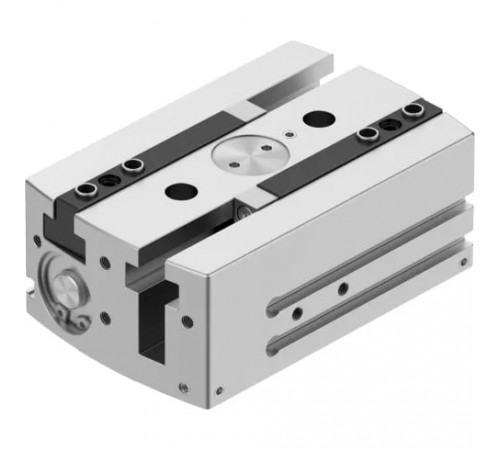

Захват параллельный с большим ходом Festo HGPL-25-40-A-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  1400 г
• Высота
  77,5 мм
• Длина
  126 мм
• Размер
  25
• Тип конструкции
  двойной поршень, Направляющая, Золотниковый, Т-образный, Рейка и шестерня
• Тип крепления
  Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой
• Ширина
  80 мм

Основные характеристики

• Артикул
  3361484
• Наименование
  Параллельный захват
• Производитель
  Festo
• Серия товара
  HGPL

Особенности материалов

• Материал губок захвата
  Закаленная сталь
• Материал корпуса
  Алюминий гладкое анодирование

Технические характеристики

• Интервалы между смазкой направляющих
  5 Mio SP
• Количество губок захватов
  2
• Максимальная точность повторения
  < 0,2 мм
• Максимальная частота работы захвата
  < 1 гц
• Максимальное усилие на губку захвата Fz, статическое
  1.500 Н
• Максимальный вес на внешний палец захвата
  250 г
• Максимальный люфт губок захвата Sz
  < 0,05 мм
• Максимальный момент на захвате Mx, статичный
  100 Нм
• Максимальный момент на захвате My, статичный
  60 Нм
• Максимальный момент на захвате Mz, статичный
  70 Нм
• Максимальный угловой люфт захвата ax, ay
  < 0,2 °
• Массовый момент инерции
  18,88 кг·см²
• Минимальное время закрытия при 6 бар
  230 мс
• Минимальное время открытия при 6 бар
  225 мс
• Общее усилие при 6 бар, закрытие
  512 Н
• Общий момент захвата при 6 бар, открытие
  412 Н
• Определение позиции
  Для герконов
• Присоединение 2
  M5
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  < 0,03 мм
• Усилие захвата каждой губки при 6 бар, открытие
  206 Н
• Усилие захвата каждой губки при 6 бар, смыкание
  256 Н
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  40 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
