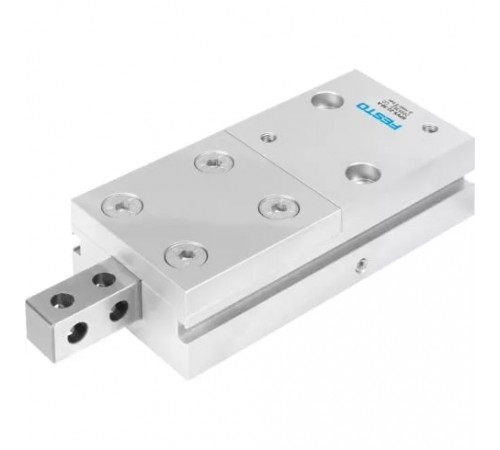

Сепаратор заготовок с одним штоком Festo HPVS-22-30-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  180 Н
• Теоретическое усилие при 6 бар, прямой ход
  225 Н

Массо-габаритные и монтажные характеристики

• Альтернативные соединения
  M5
• Вес
  630 г
• Тип конструкции
  Шток, Защищенный от проворота
• Тип крепления
  Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой

Основные характеристики

• Артикул
  2095362
• Наименование
  Сепаратор заготовок
• Производитель
  Festo
• Серия товара
  HPVS

Технические характеристики

• Время выдвижения
  95 мс
• Время обратного хода
  131 мс
• Демпфирование
  Без демпфирования
• Диаметр поршня
  22 мм
• Защита от скручивания/направляющая
  Квадратная направляющая
• Крепление внешних пальцев
  Сквозное отверстие
• Максимальная точность повторения
  0,3 мм
• Максимальное усилие на пальце Fz, статическое
  180 Н
• Максимальный вес на внешний палец захвата
  395 г
• Максимальный крутящий момент на пальце схвата Mr, статический
  9 Нм
• Максимальный люфт кулачка Sx
  0,05 мм
• Максимальный люфт кулачка Sz
  0,03 мм
• Максимальный момент на пальце Mx, статичный
  9 Нм
• Максимальный момент на пальце My, статичный
  9 Нм
• Максимальный угловой люфт захвата ax
  0,06 °
• Максимальный угловой люфт захвата ay
  0,11 °
• Максимальный угловой люфт захвата az
  0,12 °
• Определение позиции
  Для герконов
• Присоединение 2
  M5
• Точность повторения
  0,25 мм
• Ход
  30 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
