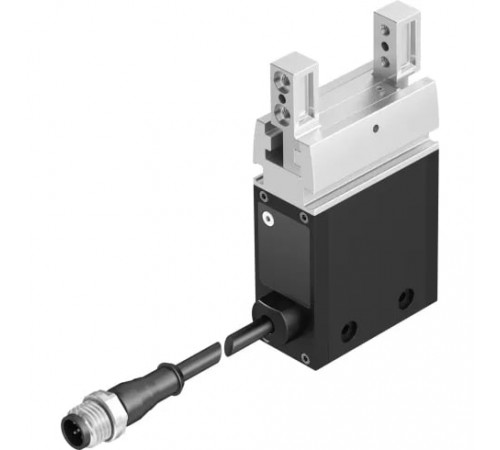

Параллельный захват Festo EHPS-16-A-LK

Дополнительные характеристики

• Режим готовности дисплея
  LED

Интерфейс

• IO-Link, данные процесса содержат IN
  16 бит (ActualPosition); 16 бит (ErrorNumber); 16 бит (StatusWord)
• IO-Link, идентификатор устройства
  0X000031
• IO-Link, минимальное время цикла
  5 мс
• IO-Link, поддержка SIO режима
  Нет
• IO-Link, протокол
  Device V 1.1
• IO-Link, режим связи
  COM3 (230,4 кБод)
• IO-Link, содержание данных процесса OUT
  16 бит (ControlWord), 16 бит (GrippingPosition), 8 бит(GrippingForce), 8 бит (GrippingMode), 8 бит (GrippingTolerance), 8 бит (WorkpieceNo)
• IO-Link, тип порта
  Device B
• IO-Link, требуется память данных
  Менее 500 Байт
• IO-Link, число портов
  Device 1
• IO-Link, ширина данных процесса IN
  6 Байт
• IO-Link, ширина данных процесса OUT
  8 Байт
• Протокол
  IO-Link

Массо-габаритные и монтажные характеристики

• Вес
  296 г
• Размер
  16
• Тип конструкции
  Устройство с червячной передачей, Т-образный, рейка и шестерня, электрический захват
• Тип крепления
  Опция, внутренняя резьба и центрирующая втулка, со сквозным отверстием и центрирующей втулкой

Основные характеристики

• Артикул
  8103809
• Наименование
  Параллельный захват
• Производитель
  Festo
• Серия товара
  EHPS

Особенности материалов

• Материал губок захвата
  Легированная сталь, нержавеющая сталь
• Материал корпуса
  Алюминий анодированный

Стандарты

• Соответствует стандарту
  IEC 61010-1

Технические характеристики

• Интервалы между смазкой направляющих
  2 Mio SP
• Количество губок захватов
  2
• Максимальная точность повторения
  Не более 0,2 мм
• Максимальная частота циклов
  1,1 Гц
• Максимальное потребление тока
  1 A
• Максимальное усилие на губку захвата Fz, статическое
  200 Н
• Максимальный вес на внешний палец захвата
  100 г
• Максимальный люфт губок захвата Sz
  0,05 мм
• Максимальный момент на захвате Mx, статичный
  7 Нм
• Максимальный момент на захвате My, статичный
  4,4 Нм
• Максимальный момент на захвате Mz, статичный
  7 Нм
• Максимальный угловой люфт захвата ax, ay
  0,4°
• Массовый момент инерции
  0,78 кг/см²
• Направляющая
  Направляющая скольжения
• Определение позиции
  С датчиком Холла, со встроенным датчиком перемещения, Via IO-Link® interface
• Симметрично относительно оси
  Не более 0,2 мм
• Тип мотора
  Серводвигатель постоянного тока
• Точность повторения, захват
  Не болкк 0,03 мм
• Уровень звукового давления
  Не более 70 дБ(А)
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  10 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP40
• Номинальное рабочее напряжение
  24 В DC
• Электрическое подключение
  Кабель с разъемом, M12x1, 5-пин
