Распределитель с пневматическим управлением Festo VUWS-L20-M32C-M-N18

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  145 г
• Монтажный шаг
  21,1 мм
• Присоединение выхлопа
  1/8
• Присоединение комплектующих
  Наружная резьба
• Присоединение продувочного канала
  Не направленный
• Размер клапана
  21 мм
• Тип конструкции
  Золотниковый
• Тип крепления
  На коллекторной плите; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  NPT
• Условный проход
  5,7 мм

Основные характеристики

• Артикул
  575697
• Группа
  Универсальные
• Наименование
  Распределитель с пневматическим управлением
• Производитель
  Festo
• Серия товара
  VUWS
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал каретки
  Алюминиевый сплав
• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  10 мс
• Время отключения
  28 мс

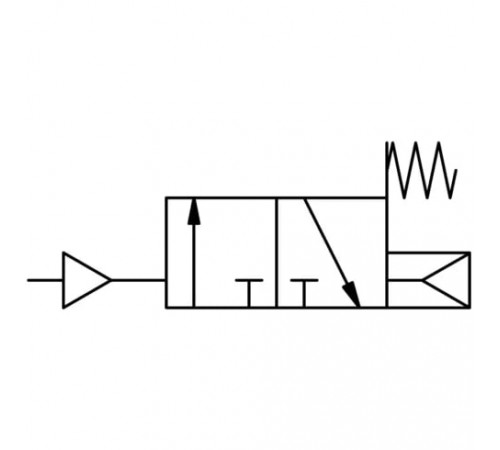

• Количество линий и позиций
  3/2 лин./поз.
• Максимальный стандартный расход
  700
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение
  1/8
• Ручное дублирование
  Нет
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Пневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  2,5 бар
• Пилотное давление
  2,5 - 10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
