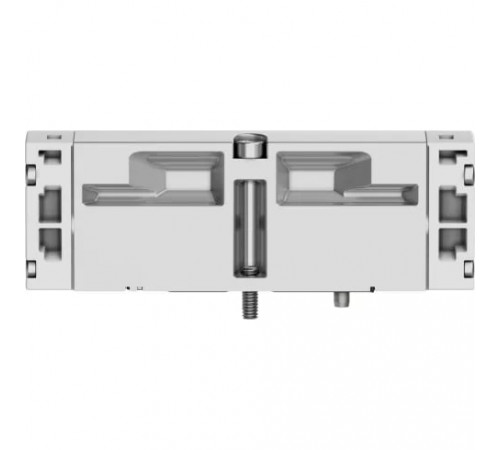

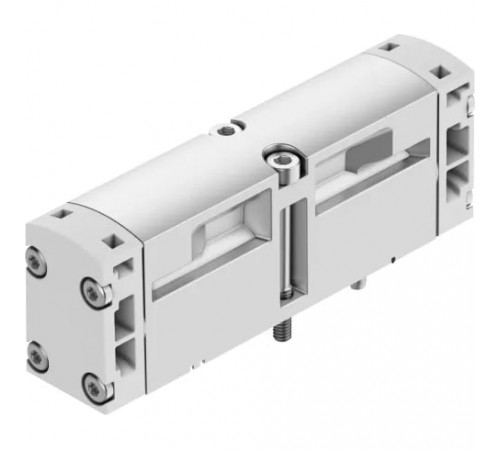

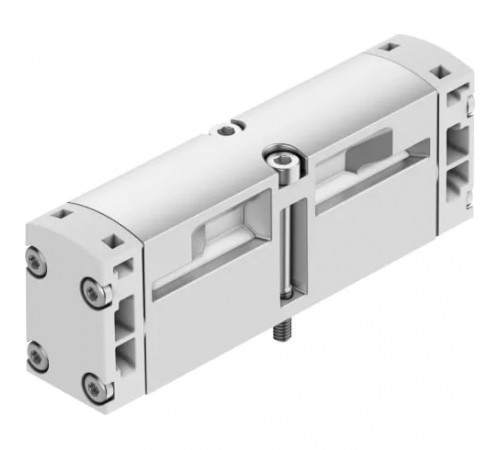

Распределитель с пневматическим управлением Festo VSPA-B-B52-A2

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  80 г
• Монтажный шаг
  18 мм
• Подвод пилотного воздуха 12
  Соединительная плита размер 18 мм по стандарту ISO 15407-1
• Подвод пилотного воздуха 14
  Соединительная плита размер 18 мм по стандарту ISO 15407-1
• Присоединение выхлопа
  1/8
• Тип конструкции
  Золотниковый
• Тип крепления
  Соединительная плита
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  5 мм
• Ширина
  18 мм

Основные характеристики

• Артикул
  546724
• Группа
  Стандартные
• Наименование
  Распределитель с пневматическим управлением
• Производитель
  Festo
• Серия товара
  VSPA
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Стандарты

• Соответствует стандарту
  ISO 15407-1

Технические характеристики

• Время переключения
  6 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальный момент затяжки, установка распределителя
  От 0,9 до 1,1 Нм
• Максимальный стандартный расход
  750
• Направление потока
  Реверсивный
• Питание пилота
  Внешнее
• Присоединение
  1/8
• Размер плиты
  18 мм
• Расход в составе блока
  550 л/мин
• Расход на индивидуальной плите
  550 л/мин
• Тип действия
  Бистабильный
• Тип пилотного управления
  Прямого действия
• Тип управления
  Пневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Относительная влажность воздуха
  0 % - 90 % (без образования конденсата)
• Пилотное давление
  2 - 10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
