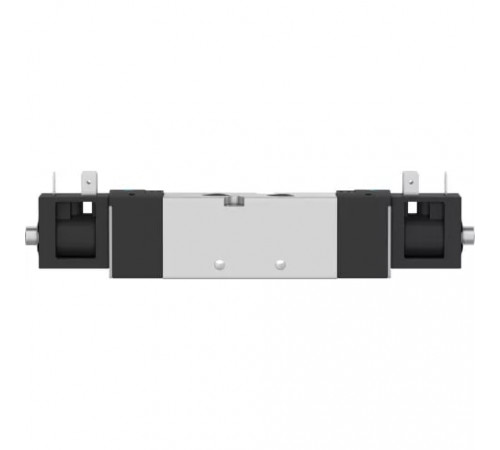

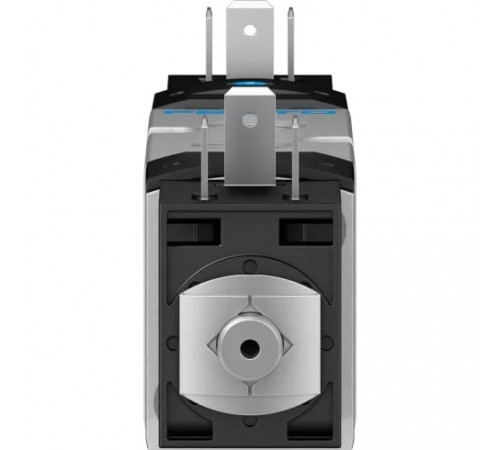

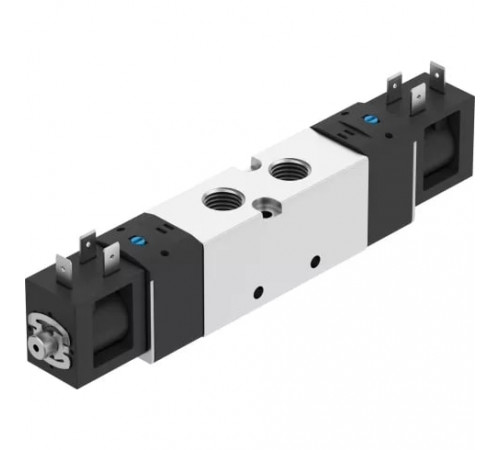

Распределитель с электромагнитным управлением Festo VUVS-LK25-B52-D-G14-1B2-S

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  320 г
• Высота
  45,9 мм
• Длина
  186,1 мм
• Монтажный шаг
  26,5 мм
• Присоединение выхлопа
  1/4
• Присоединение комплектующих
  Наружная резьба
• Присоединение продувочного канала
  Не направленный
• Размер клапана
  26,5 мм
• Тип конструкции
  Золотниковый
• Тип крепления
  На коллекторной плите; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  6,7 мм
• Ширина
  26,5 мм

Основные характеристики

• Артикул
  8043219
• Группа
  Универсальные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  VUVS
• Тип оборудования
  Распределители

Особенности материалов

• Материал каретки
  Алюминиевый сплав
• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время переключения
  12 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальный стандартный расход
  1000 л/мин
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  1100 мкс
• Питание пилота
  Внутреннее
• Позитивный тестовый импульс с логикой 0
  2500 мкс
• Присоединение
  1/4
• Рабочий цикл
  100 %
• Ручное дублирование
  Защелкиваемый; Толкающий
• Тип действия
  Бистабильный
• Тип пилотного управления
  Непрямого действия
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  1,5 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65 по IEC 60529 с розеткой
• Мощность переключения
  3,3 Вт
• Мощность удержания
  3,3 Вт
• Рабочее напряжение катушки
  24 В DC
• Расположение контактов
  Тип B
• Стандарт электрического подключения
  DIN EN 175301-803
• Тип катушки
  F (+155 °C)
• Тип электрического подключения
  Вворачиваемый терминал
