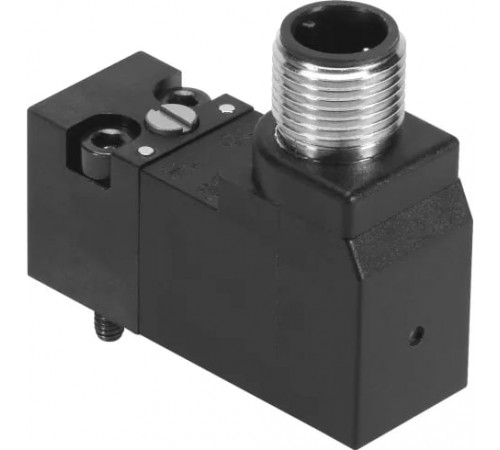

Распределитель с электромагнитным управлением Festo VSCS-B-M32-MD-WA-1R3

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Нет

Массо-габаритные и монтажные характеристики

• Вес
  53 г
• Высота
  40,5 мм
• Длина
  41,8 мм
• Монтажный шаг
  15,2 мм
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Ширина
  15,2 мм

Основные характеристики

• Артикул
  573215
• Группа
  Стандартные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  VSCS
• Тип оборудования
  Распределители

Особенности материалов

• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Соответствует стандарту
  ISO 15218
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  6 мс
• Время отключения
  6 мс
• Количество линий и позиций
  3/2 лин./поз.
• Максимальный стандартный расход
  18
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  800 мкс
• Питание пилота
  Внешнее
• Позитивный тестовый импульс с логикой 0
  2100 мкс
• Рабочий цикл
  100 %
• Ручное дублирование
  Защелкиваемый; Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  -15 % / +10 %
• Класс защиты
  IP65
• Мощность переключения
  1,8 Вт
• Мощность удержания
  1,8 Вт
• Рабочее напряжение катушки
  24 В DC
• Стандарт электрического подключения
  IEC 61076-2-101
• Электрическое подключение
  M12X1
