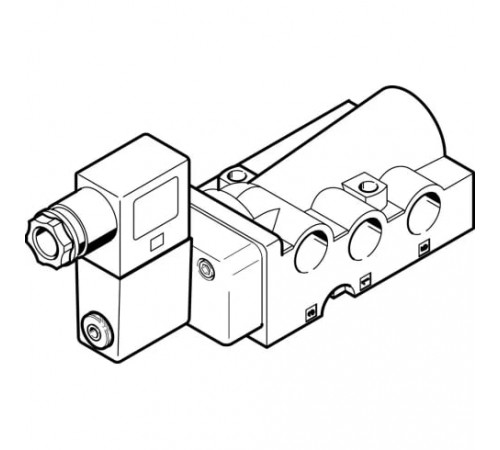

Распределитель с электромагнитным управлением Festo NVF3-MOH-5/2-K+MSFG-24

Default

• Условия эксплуатации
  Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-]

Массо-габаритные и монтажные характеристики

• Вес
  335 г
• Монтажный шаг
  53 мм
• Присоединение выхлопа
  M7
• Присоединение комплектующих
  Наружная резьба
• Присоединение продувочного канала
  Внутренний
• Тип конструкции
  Золотниковый
• Тип крепления
  На монтажной плите
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Условный проход
  7 мм
• Ширина
  53 мм

Основные характеристики

• Артикул
  552430
• Группа
  Стандартные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  NVF3
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Стандарты

• Соответствует стандарту
  VDI/VDE 3845 (NAMUR)

Технические характеристики

• Время включения
  13 мс
• Время отключения
  38 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальный стандартный расход
  900
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение
  M7
• Ручное дублирование
  Защелкиваемый
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  2 бар
• Пилотное давление
  2 - 10 бар
• Положение при сборке
  Любое
• Рабочая среда
  Сжатый воздух
• Сопротивление коррозии
  3 - Высокая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +40 °C

Электрические характеристики

• Допустимое колебание частоты
  +/- 10 %
• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65 по IEC 60529
• Мощность переключения
  9 ВА
• Мощность удержания
  7 ВА
• Рабочее напряжение катушки
  42 В AC
• Тип катушки
  F (+155 °C)
• Частота катушки
  50/60 Гц
