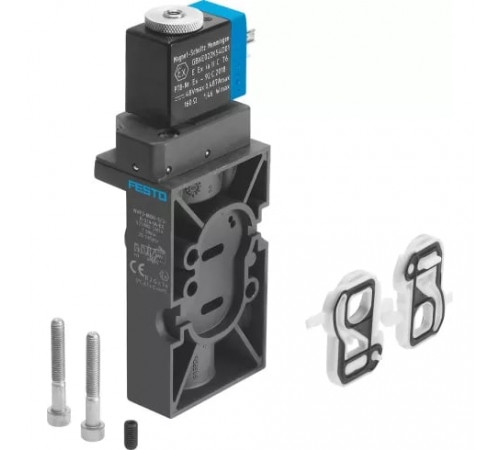

Распределитель с электромагнитным управлением Festo NVF3-MOH-5/2-K-1/4-IA-EX

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Нет

Массо-габаритные и монтажные характеристики

• Вес
  350 г
• Высота
  136,4 мм
• Выхлоп пилота, канал 84
  M5
• Длина
  53 мм
• Монтажный шаг
  37 мм
• Присоединение выхлопа
  1/4
• Присоединение комплектующих
  Наружная резьба
• Присоединение продувочного канала
  Внутренний
• Тип конструкции
  Тарельчатое седло
• Тип крепления
  На коллекторной плите
• Тип присоединения
  Стандарт соединений NAMUR
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  7 мм
• Ширина
  37 мм

Основные характеристики

• Артикул
  535988
• Группа
  Стандартные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  NVF3
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Стандарты

• Сертификация взрывозащиты за пределами Евросоюза
  EPL Db (RU) EPL Dc (RU) EPL Gb (RU) EPL Gc (RU)
• Соответствует стандарту
  VDI/VDE 3845 (NAMUR)
• Стандарт присоединения
  Стандарт соединений NAMUR

Технические характеристики

• Время включения
  50 мс
• Время отключения
  100 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальная входная мощность
  1,46 Вт
• Максимальный стандартный расход
  900
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение
  1/4
• Размер плиты
  даСС
• Ручное дублирование
  Защелкиваемый; Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Эффективная индуктивность
  Пренебрежимо мало
• Эффективная мощность
  Пренебрежимо мало

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -5 °C ≤ Ta ≤ +40 °C
• Взрывозащита типа (Газ)
  c T6
• Взрывозащита типа (Пыль)
  40 °C
• Категория ATEX (Газ)
  II 2G
• Категория ATEX (Пыль)
  II 2D
• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  2 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +40 °C

Электрические характеристики

• Максимальное входное напряжение
  48 В
• Максимальный входной ток
  0,487 A
• Мощность переключения
  0,8 Вт
• Мощность удержания
  0,8 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип катушки
  F (+155 °C)
