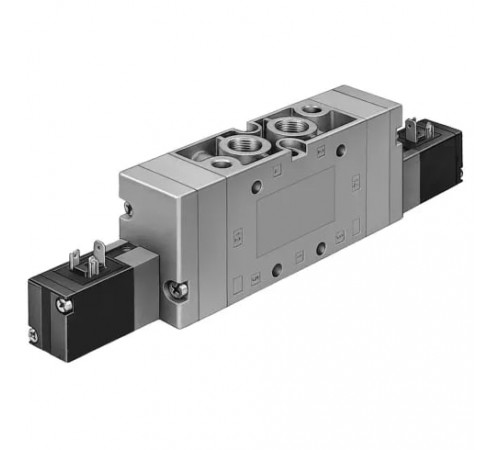

Распределитель с электромагнитным управлением Festo MVH-5/3G-3/8-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  780 г
• Высота
  70 мм
• Выхлоп пилота, канал 82
  M5
• Выхлоп пилота, канал 84
  M5
• Длина
  234 мм
• Монтажный шаг
  41 мм
• Присоединение выхлопа
  3/8
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Золотниковый
• Тип крепления
  На PR-коллекторе; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  12 мм
• Ширина
  40 мм

Основные характеристики

• Артикул
  14944
• Группа
  Универсальные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MVH
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Технические характеристики

• Время включения
  27 мс
• Время отключения
  89 мс
• Время переключения
  57 мс
• Количество линий и позиций
  5/3 лин./поз.
• Максимальная частота переключения
  3 Гц
• Максимальный стандартный расход
  2200
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  3700 мкс
• Питание пилота
  Внутреннее
• Позитивный тестовый импульс с логикой 0
  2200 мкс
• Присоединение
  3/8
• Рабочая позиция
  Закрыт в центральной позиции
• Ручное дублирование
  Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  3 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -40 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Мощность переключения
  2,5 Вт
• Мощность удержания
  2,5 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип катушки
  V
