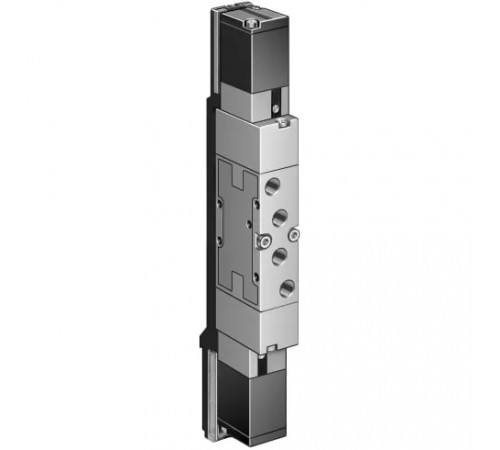

Распределитель с электромагнитным управлением Festo MVH-5/3G-1/8-B-VI-X

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [6:4:4]

Массо-габаритные и монтажные характеристики

• Монтажный шаг
  53 мм
• Присоединение выхлопа
  1/8
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Золотниковый
• Тип крепления
  Со сквозным отверстием
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  8 мм

Основные характеристики

• Артикул
  164568
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MVH
• Тип оборудования
  Распределители

Особенности материалов

• Тип уплотнения
  Мягкий

Технические характеристики

• Время включения
  30 мс
• Время отключения
  30 мс
• Количество линий и позиций
  5/3 лин./поз.
• Максимальный стандартный расход
  1000 л/мин
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение
  1/8
• Рабочая позиция
  Закрыт в центральной позиции
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  3 бар
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Мощность переключения
  2,5 Вт
• Мощность удержания
  2,5 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип катушки
  V
