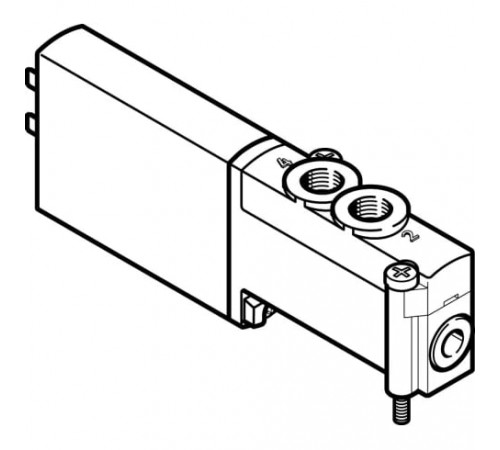

Распределитель с электромагнитным управлением Festo MHP2-MS1H-5/2-M5

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  70 г
• Максимальный момент затяжки штуцера
  1,5 Нм
• Монтажный шаг
  14 мм
• Присоединение выхлопа
  M5
• Тип конструкции
  Переливной тарельчатый клапан
• Тип крепления
  На PR-коллекторе
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Условный проход
  2 мм
• Ширина
  10 мм

Основные характеристики

• Артикул
  525105
• Группа
  Для специфических применений
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MHP2
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Цинк
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  1,9 мс
• Время отключения
  1,7 мс
• Дополнительные функции
  Защита от искр. Снижение тока удержания. Защитный кожух
• Допуска на время включения
  +10 %/-30 %
• Допуска на время выключения
  +10 %/-30 %
• Замер времени переключения с частотой 1 Гц и выше
  0,2 мс

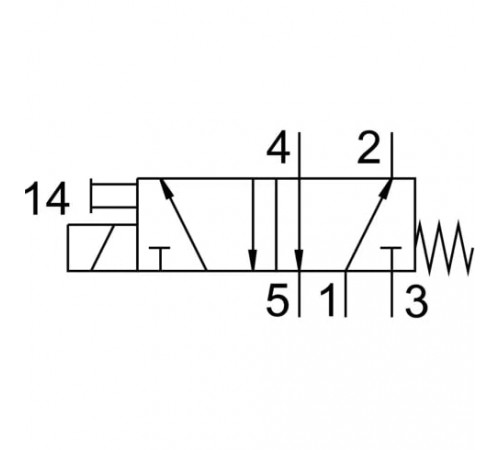

• Количество линий и позиций
  5/2 лин./поз.
• Максимальная частота переключения
  300 Гц
• Максимальный момент затяжки, установка распределителя
  0,4 Нм
• Максимальный стандартный расход
  90
• Направление потока
  Нереверсивный
• Питание пилота
  Внешнее
• Присоединение
  M5
• Рабочий цикл
  100 %
• Ручное дублирование
  Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Защищен от смены полярности
  Биполярный
• Максимальное рабочее давление
  8 бар
• Ограничение температуры окружающей и рабочей среды
  Относительно частоты переключения
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +40 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65
• Количество контактов
  2-пин
• Мощность переключения
  6,5 Вт
• Мощность удержания
  1,625 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип электрического подключения
  Разъем
